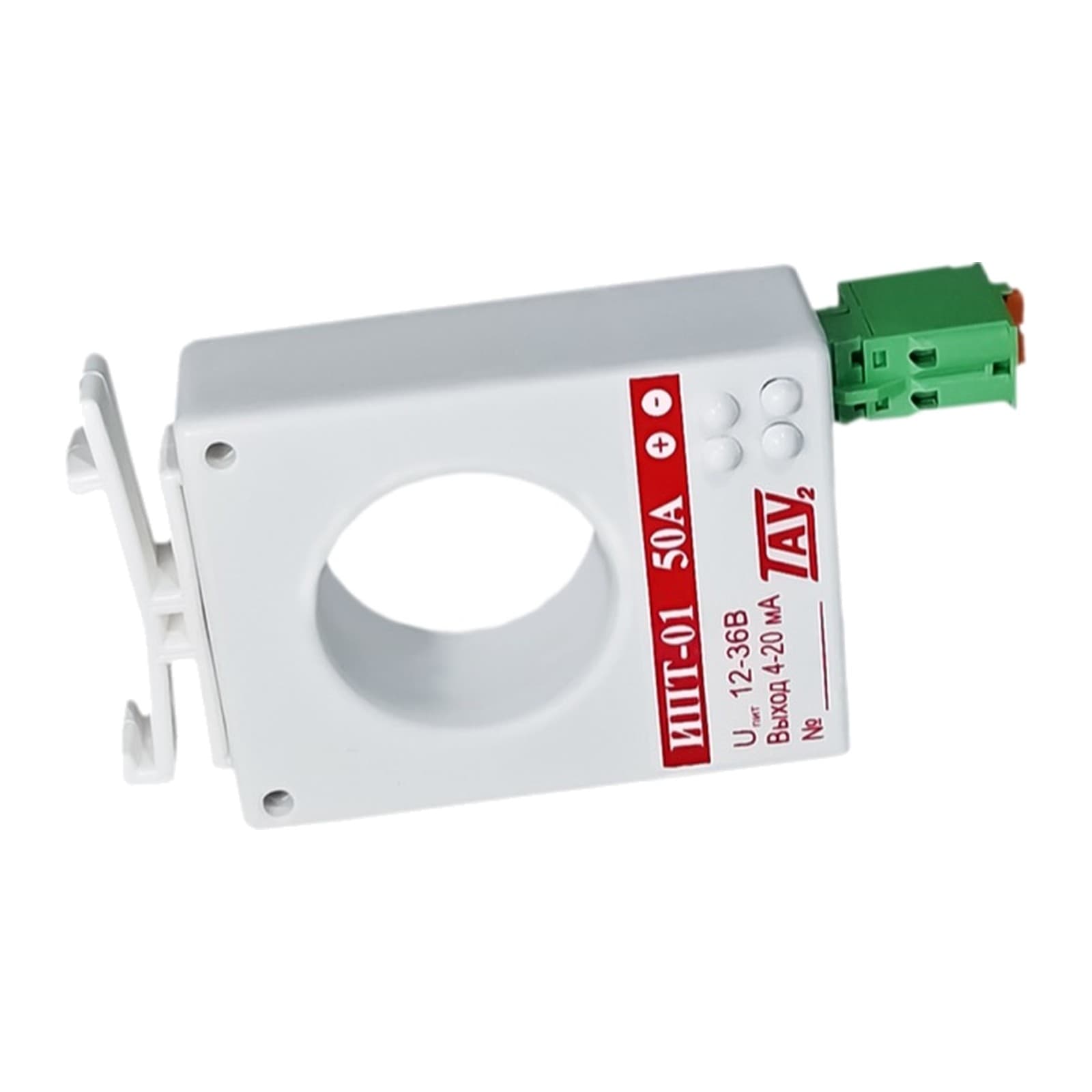

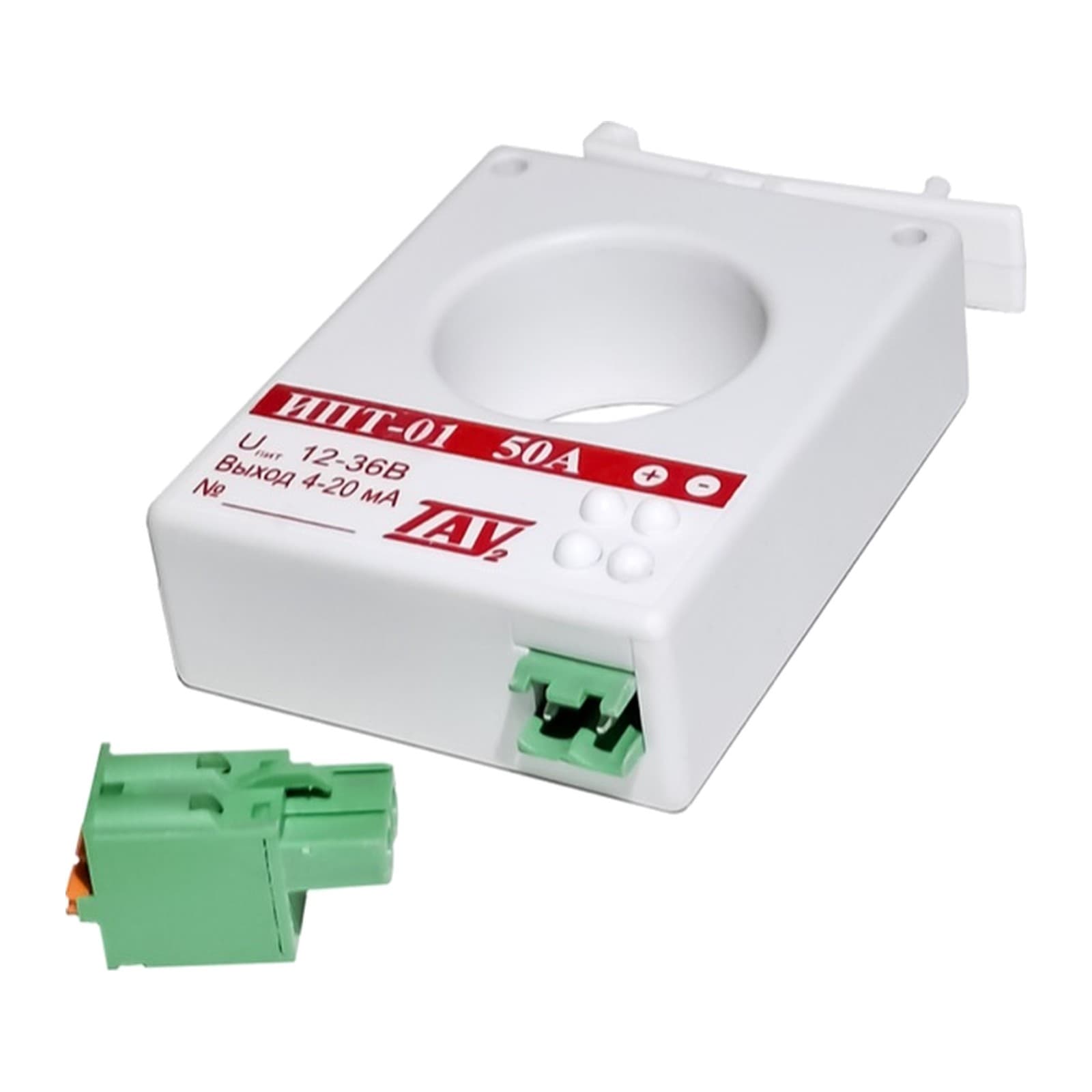

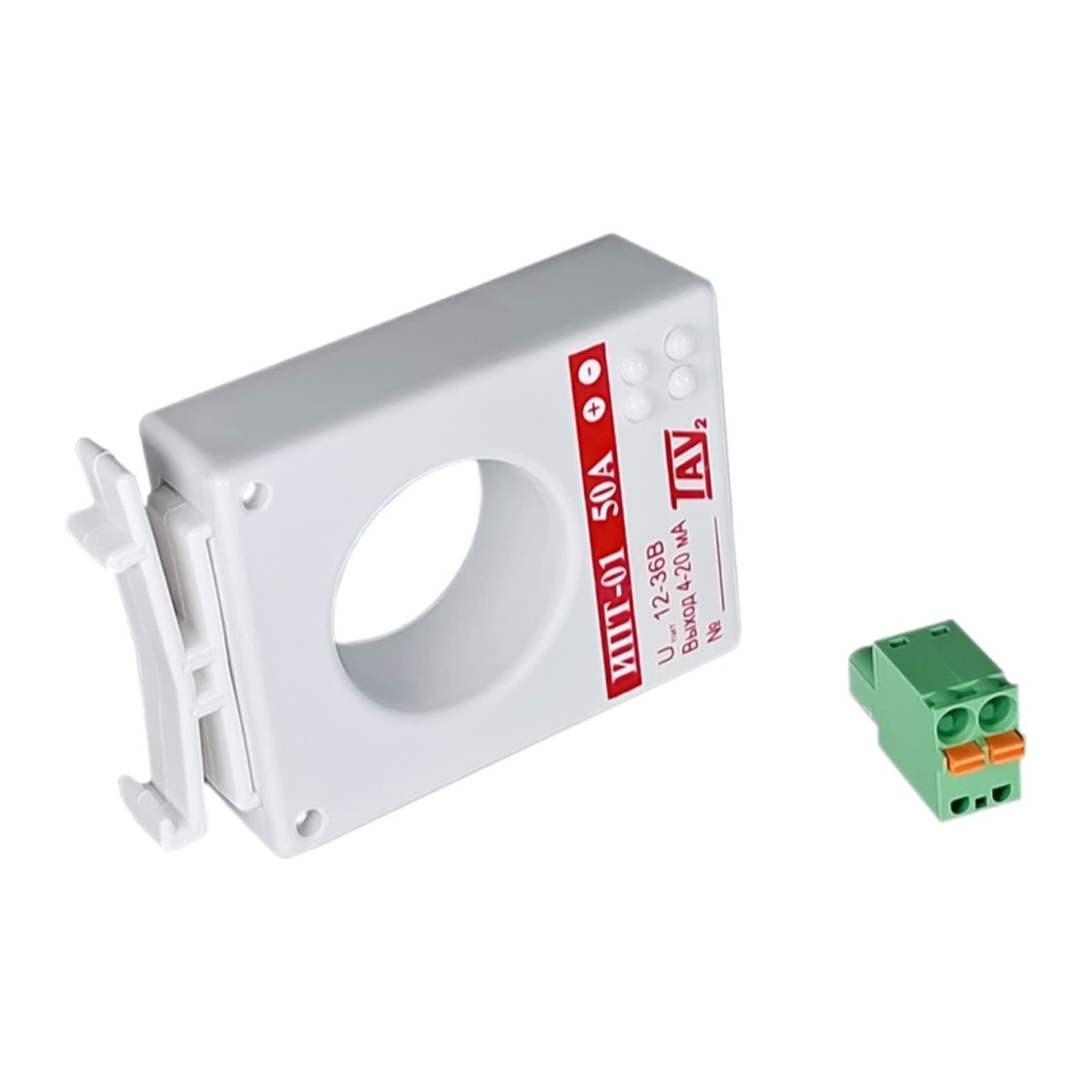

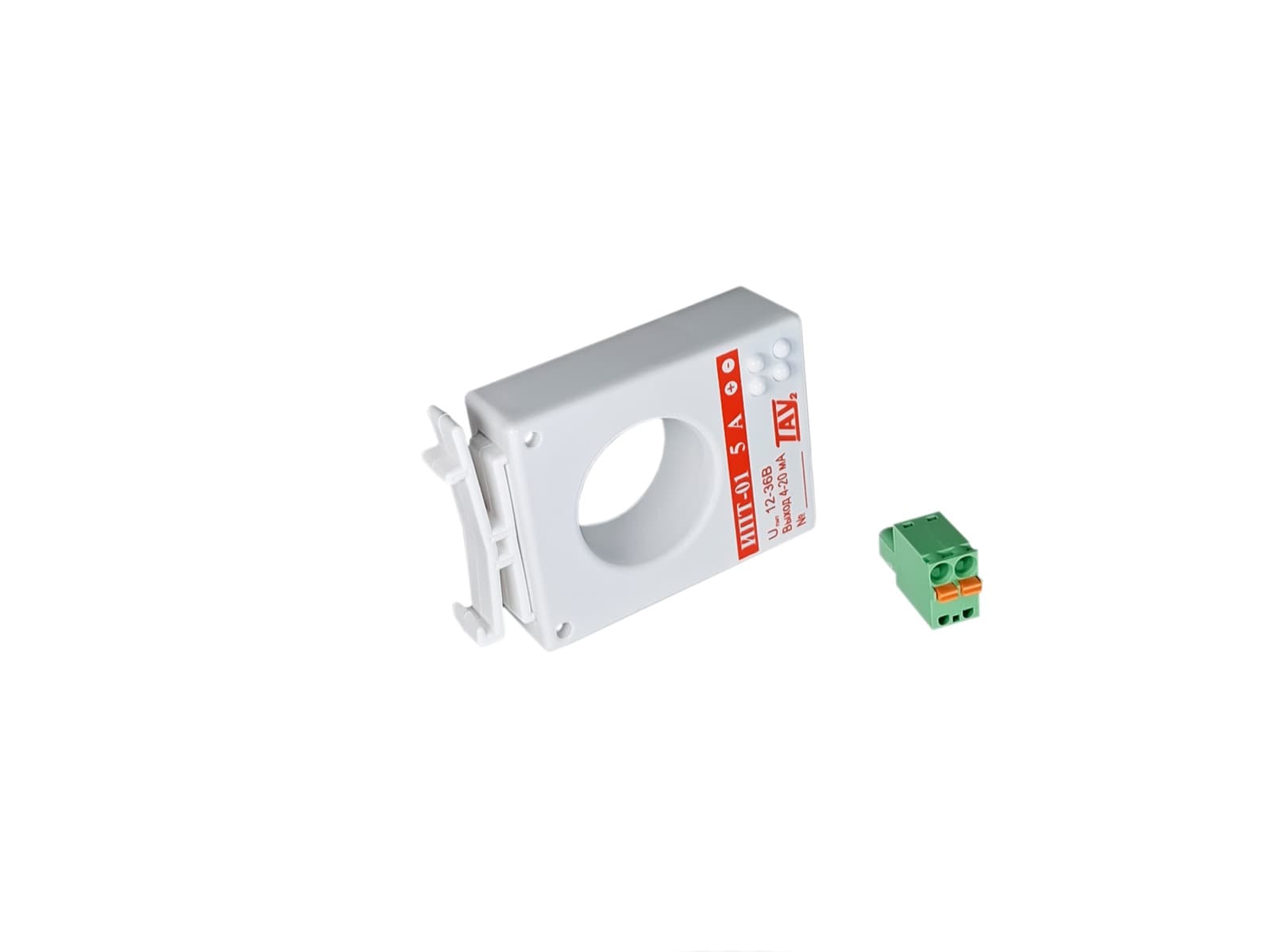

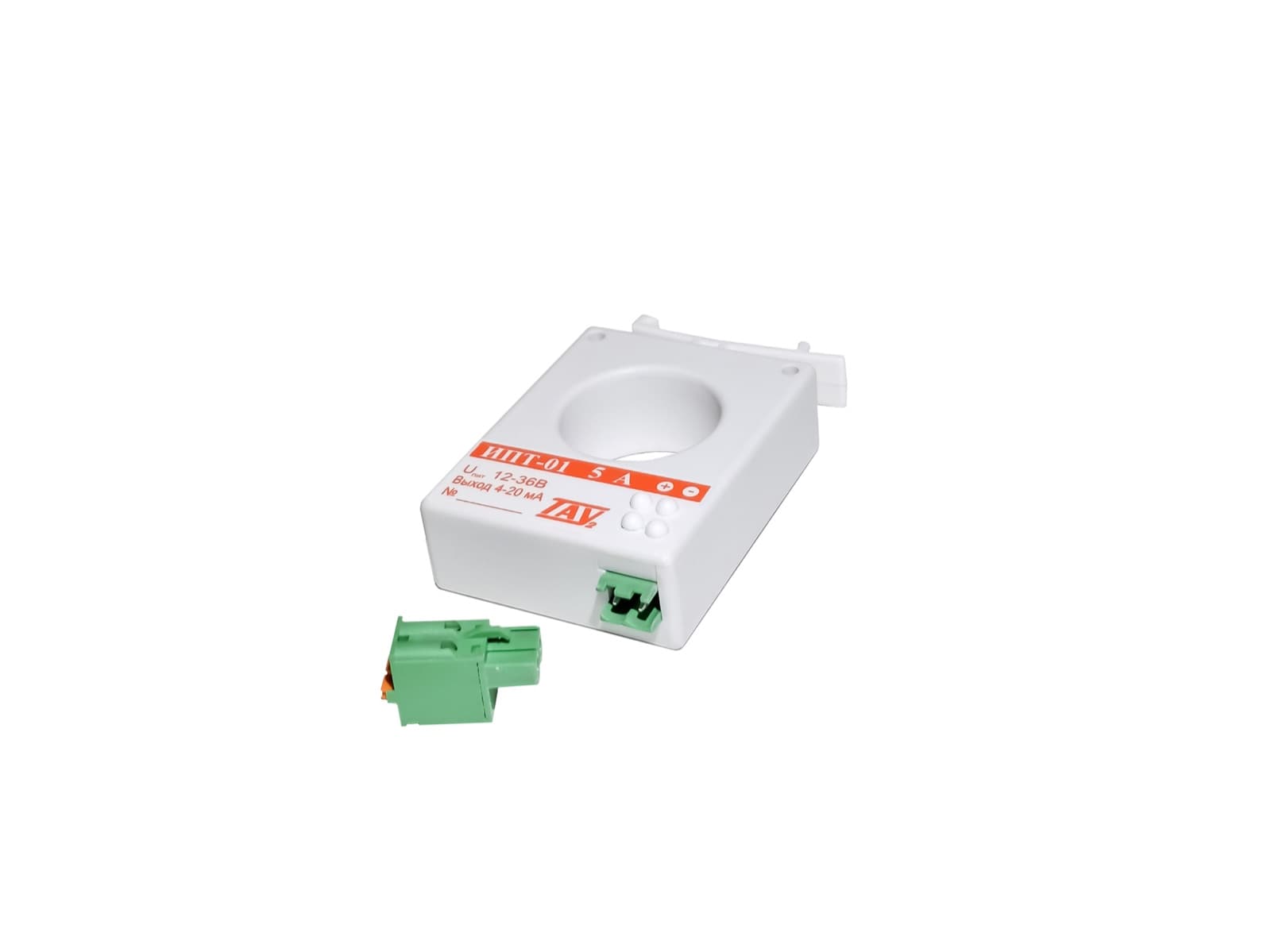

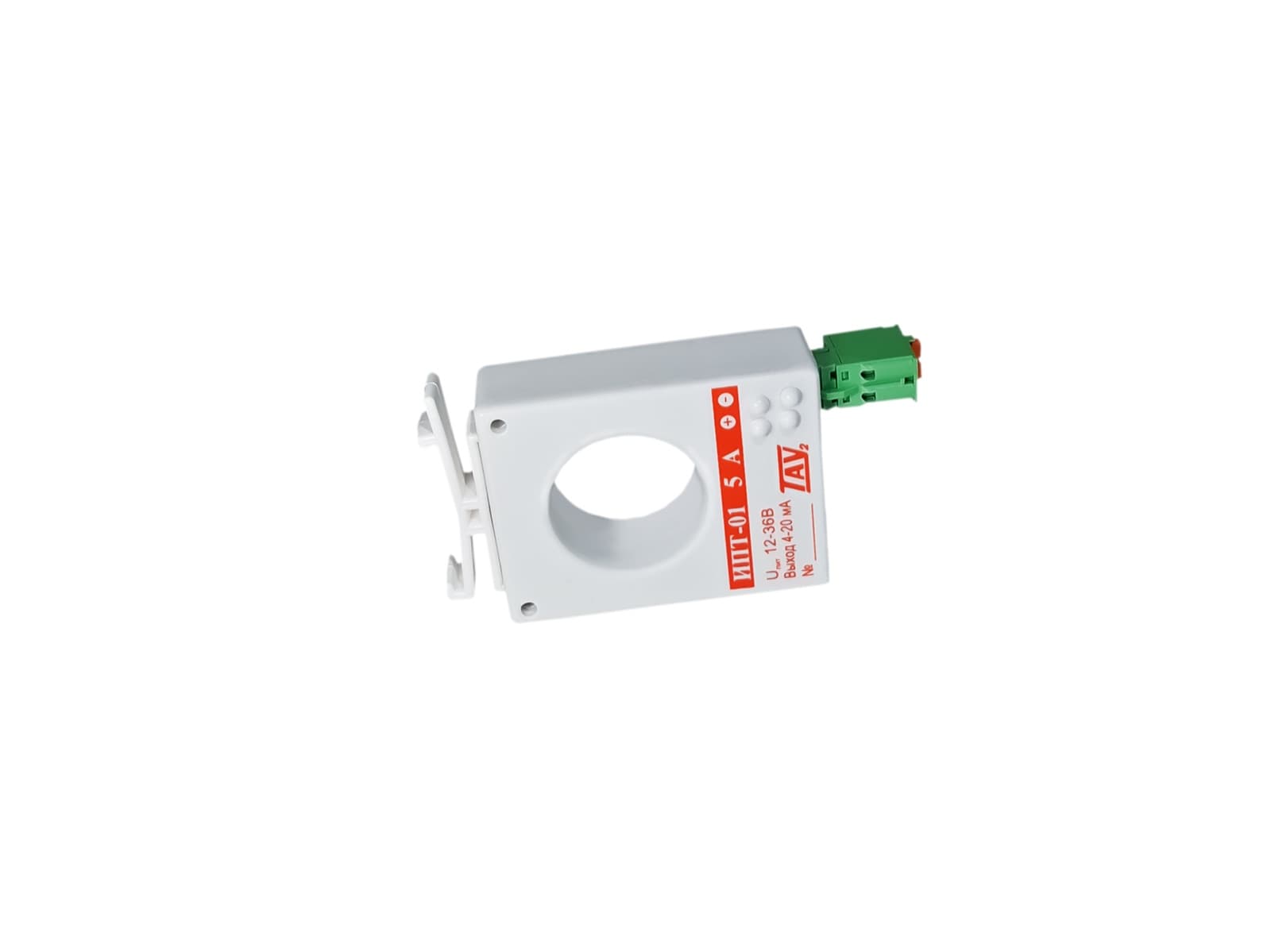

Датчик тока ИПТ-01 50 А
Бесконтактный датчик измерения переменного тока с выходом 4…20 мА. Измеряет действующее значение (RMS) силы переменного тока промышленной частоты 50 Гц и преобразует его в стандартный унифицированный сигнал. Шесть исполнений на предельный ток от 5 до 300 А.
Измерительный преобразователь переменного тока ИПТ-01 предназначен для бесконтактного измерения действующего значения (RMS) силы переменного тока промышленной частоты 50 Гц и его преобразования в стандартный унифицированный выходной сигнал 4…20 мА с очень высокой линейностью и термостабильностью.
Датчик сконструирован на базе классического пояса Роговского без использования ферромагнитного сердечника, а не на эффекте Холла, как большинство подобных датчиков — отсюда линейность характеристики и стабильность показаний во всём рабочем диапазоне температур. Для удобства монтажа корпус оснащён креплением на DIN-рейку и разъёмным клеммником с пружинными зажимами. Датчики разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления, в том числе в системах автоматического управления электрообогревом.
Другие обозначения: IPT 01, IPT01, IPT-1, IPT 1, IPT1, ИПТ-01, ИПТ 01, ИПТ01, ИПТ-1, ИПТ 1, ИПТ1
Основные характеристики
Соответствие
Исполнения ИПТ-01
У каждого исполнения своя страница с диапазоном измерения, ценой, остатком и примерами линий, на которых его ставят.
Преимущества решения
Пояс Роговского, а не эффект Холла
Датчик построен на классическом поясе Роговского без ферромагнитного сердечника. В отличие от распространённых датчиков на эффекте Холла это даёт очень высокую линейность характеристики и термостабильность, без насыщения сердечника и гистерезиса.
Монтаж на DIN-рейку
Корпус 52 × 102 × 20 мм с креплением на DIN-рейку устанавливается в стандартный шкаф автоматики без дополнительных аксессуаров.
Работа при −45 °C
Рабочий диапазон −45…+60 °C позволяет ставить датчик в неотапливаемых помещениях и уличных шкафах, в том числе в системах управления электрообогревом. При этом, в отличие от датчиков на эффекте Холла, у ИПТ-01 отсутствует температурный дрейф нуля.
Стандартный выход 4…20 мА по двухпроводной схеме подключения
Унифицированный токовый сигнал подключается к любому ПЛК, контроллеру или измерительному модулю.
Точность 0,5 %
Погрешность измерения не более 0,5 % при времени измерения 100 мс — достаточно для контроля нагрузки, защиты и учёта в реальном времени.
Двухпроводная схема подключения
Питание датчика осуществляется от токовой петли, поэтому не требуется устанавливать дополнительный источник питания рядом с датчиком. Лучшая помехозащищённость и отсутствие проблем с "земляными петлями". Однозначная диагностика обрыва.
Устойчивость к токам короткого замыкания и пусковым токам
Например, в цепи с номинальным током 300А ток короткого замыкания достигает 10-25кА, а пусковой ток двигателя: 6-8 номинальных значений. Датчик на эффекте Холла при этом уходит в насыщение и "слепнет", а после снятия перегрузки может дать остаточное смещение нуля. Датчик ИПИТ-01 отработает всю аварийную осциллограмму без искажений и не будет повреждён.
Исключительная линейность
Измерение 50А и 300А можно производить одним и тем же датчиком при использовании АЦП с достаточно высокой разрешающей способностью.
Нет гистерезиса и остаточной намагниченности
В отличие от датчиков на эффекте Холла, после протекания большого тока или короткого замыкания у ИПТ-01 не остаётся смещения нуля и ему не требуется размагничивание.
Малая масса и габариты
Масса и габариты датчиков с поясом Роговского практически не зависят от измеряемого тока, в то время как сердечники холловских датчиков для больших токов становятся громоздкими и дорогими.
Стабильность нуля и минимальное влияние на измеряемую цепь
У датчиков с поясом Роговского выходной сигнал определяется геометрией обмотки, поэтому нет температурного дрейфа смещения, свойственного элементу Холла. Пояс не вносит в силовую цепь заметной индуктивности и не потребляет энергию из неё.
