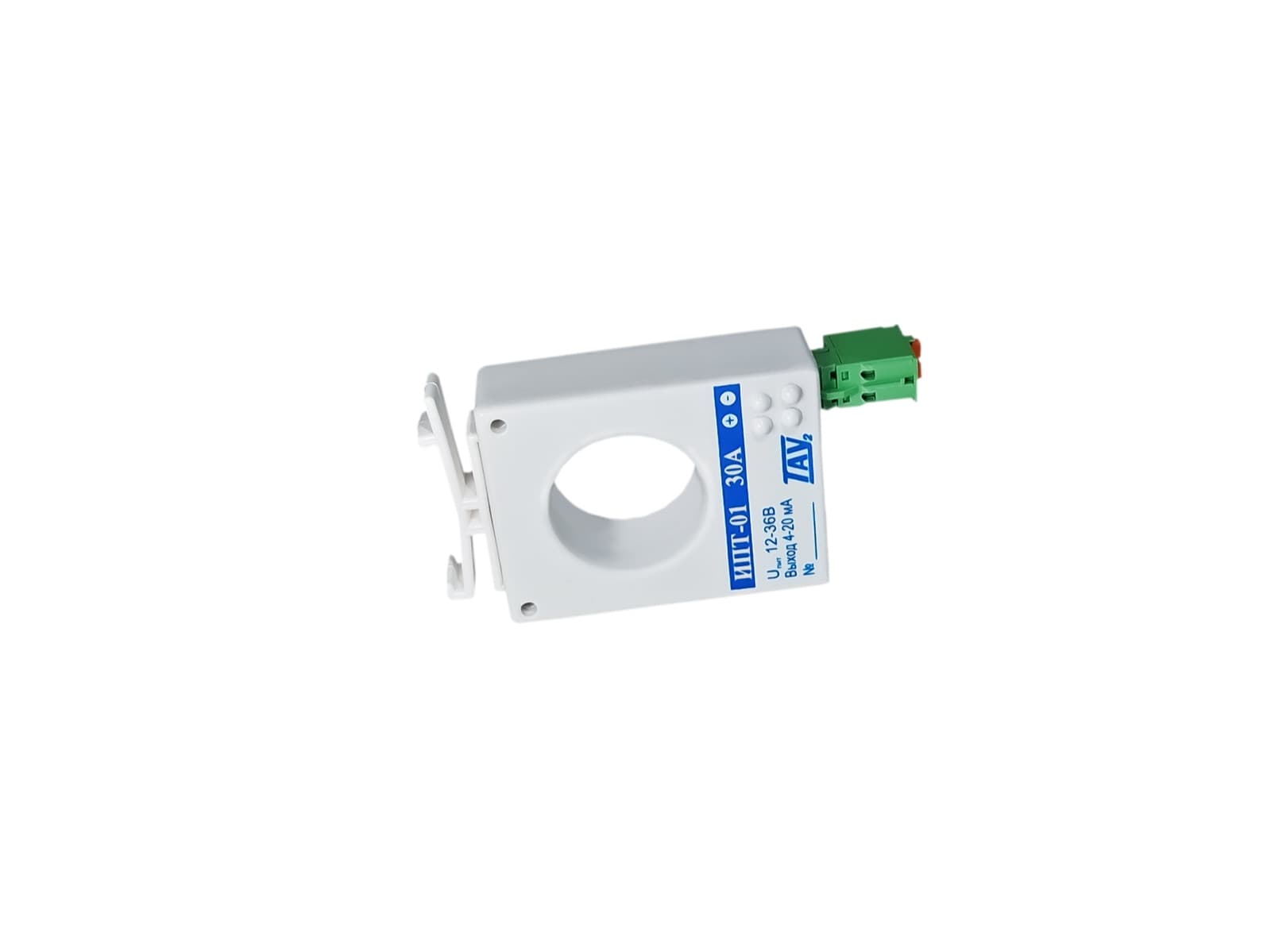

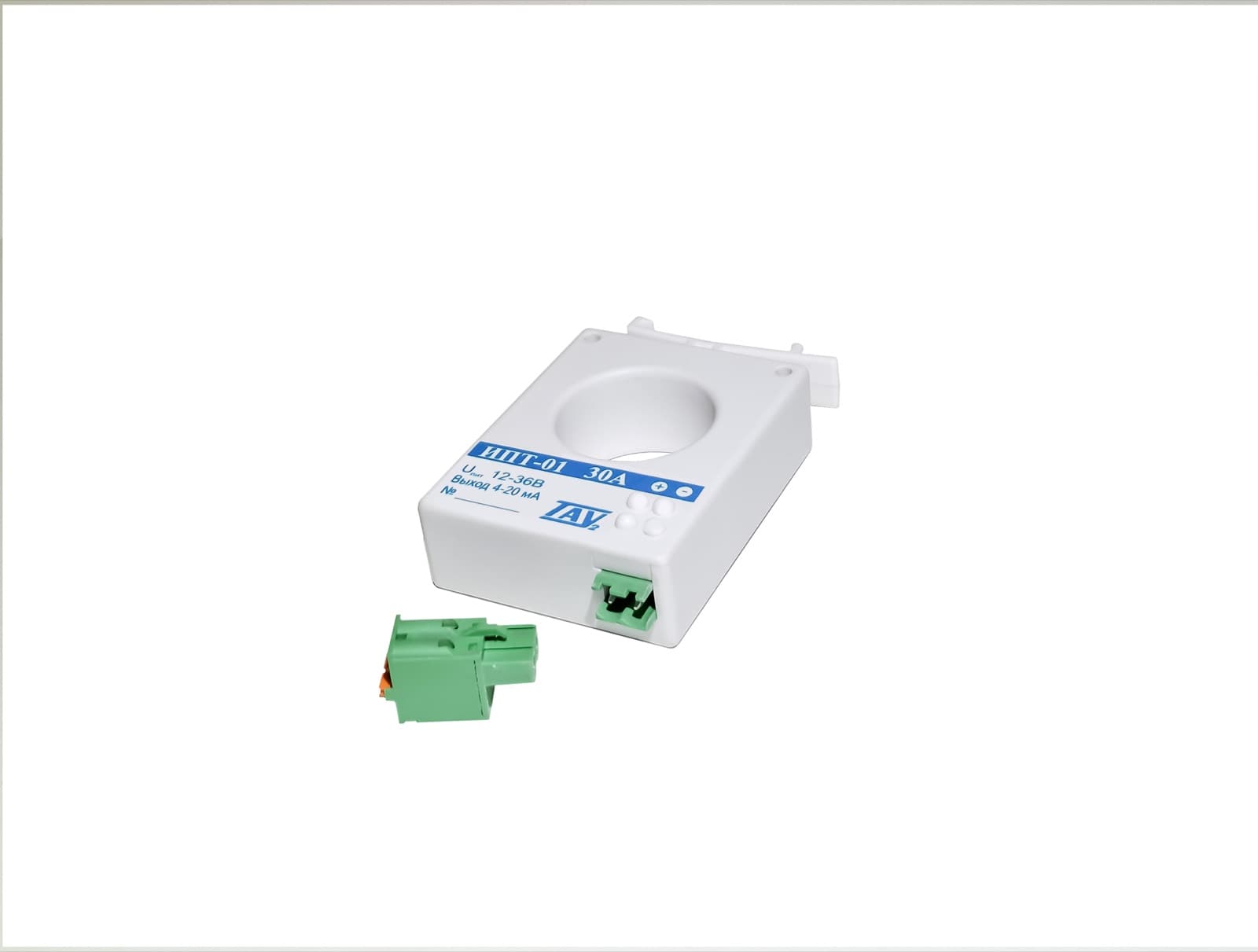

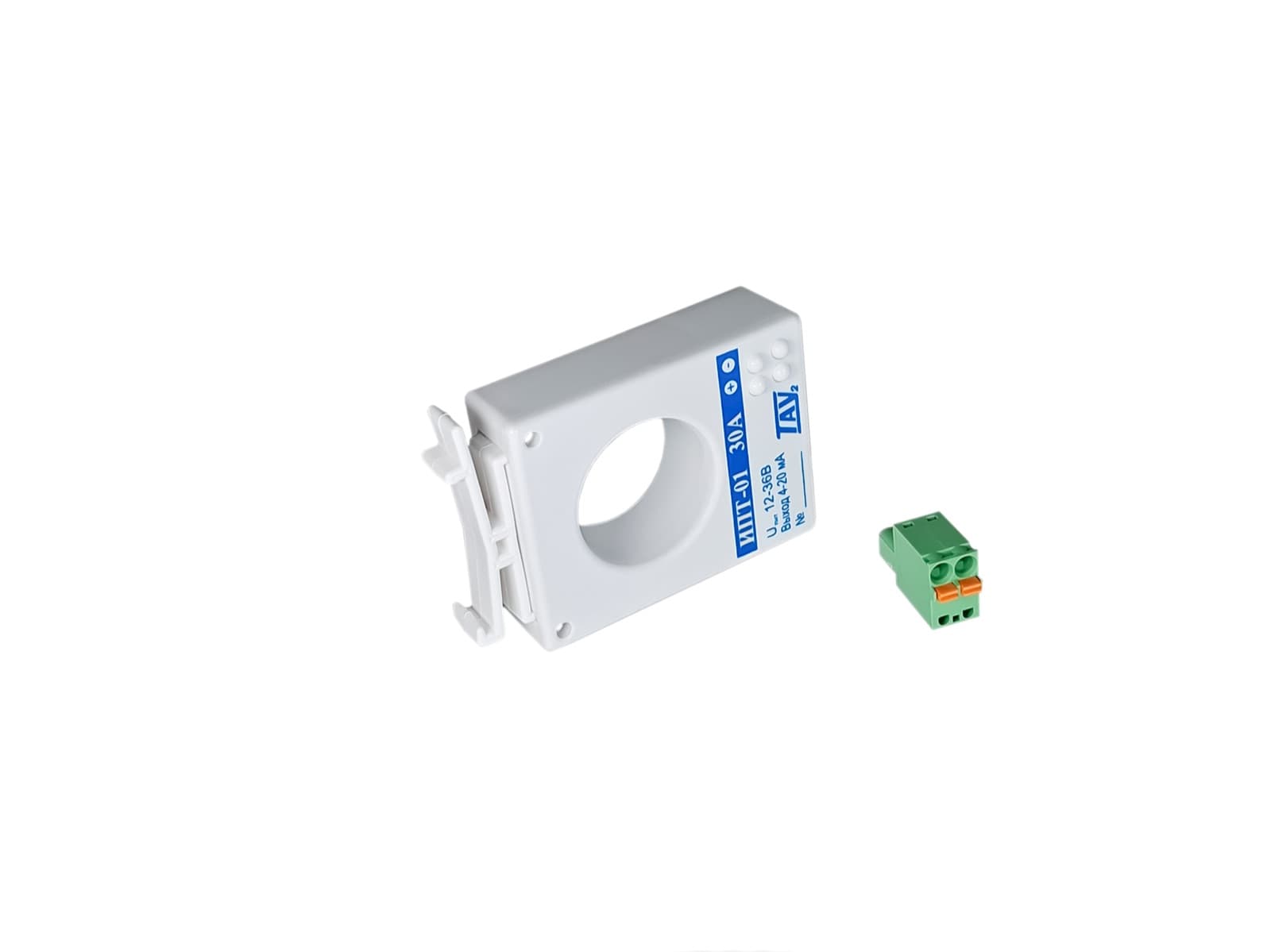

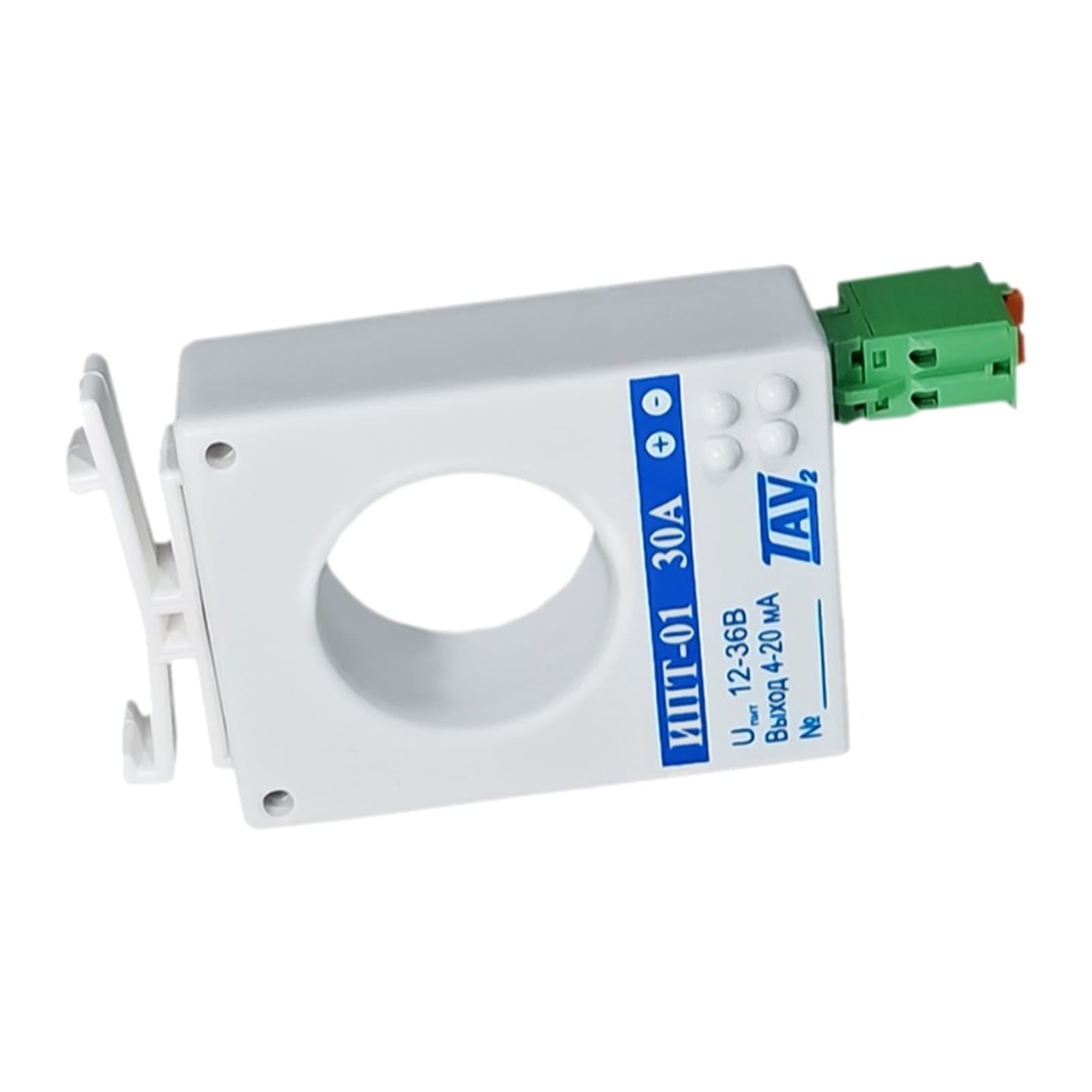

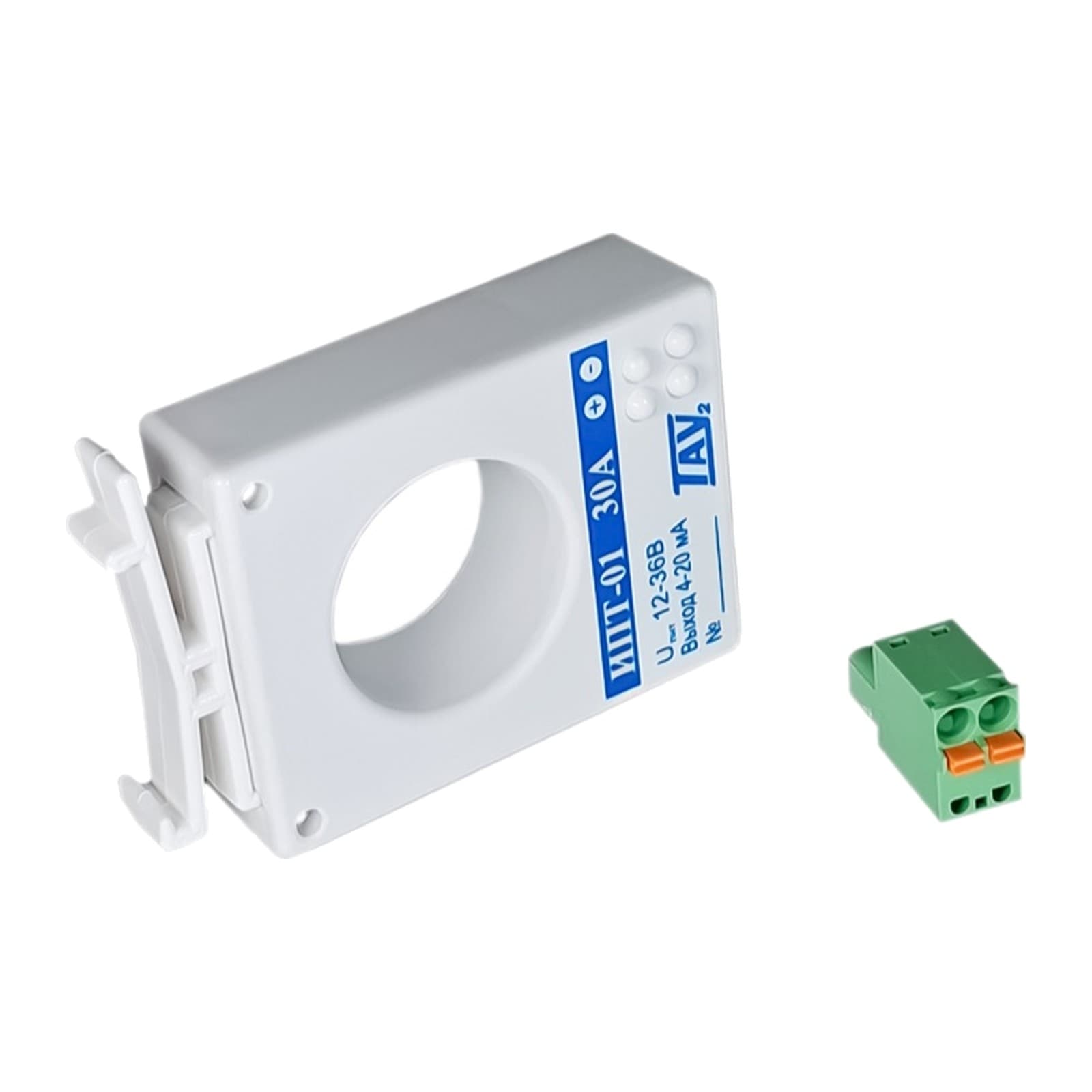

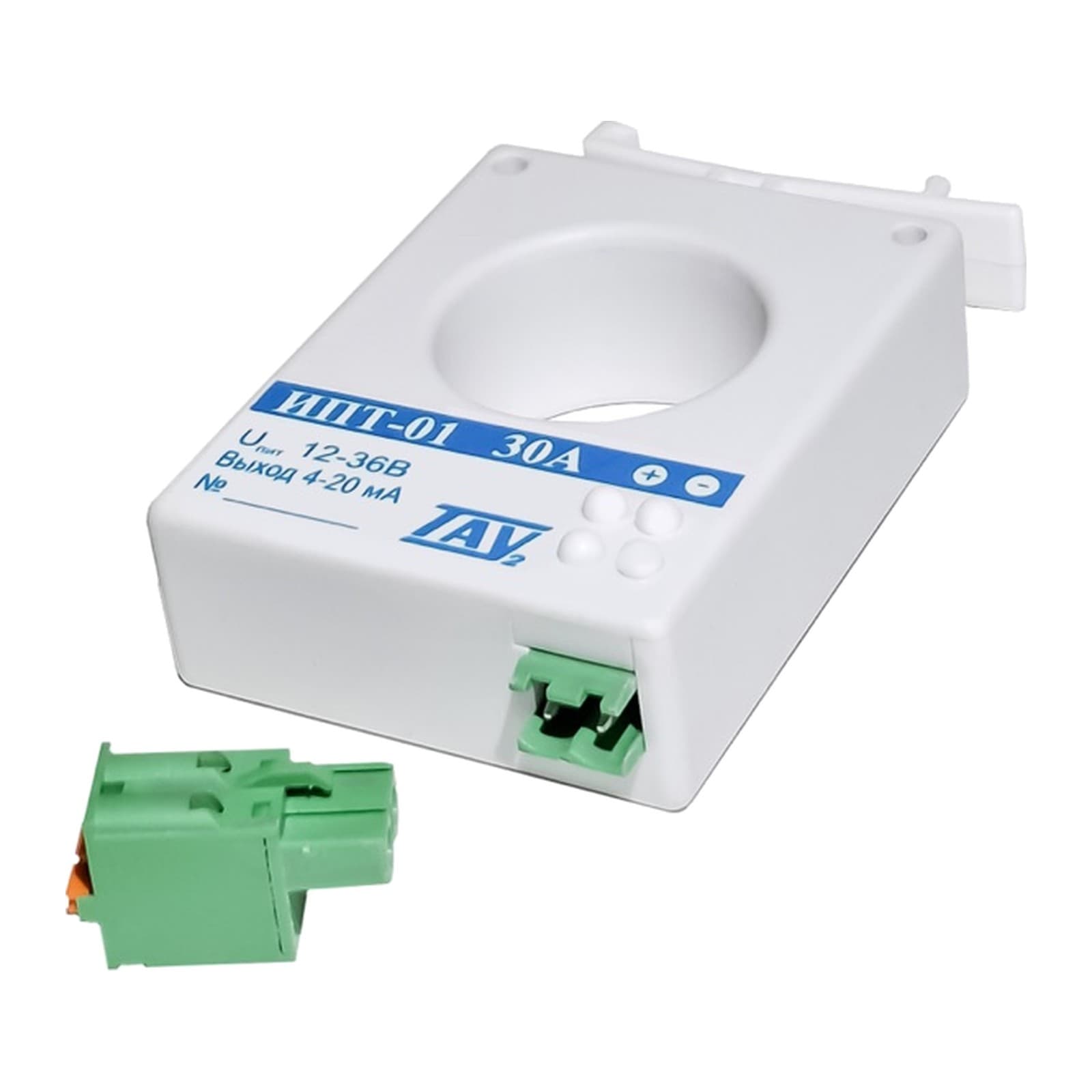

Датчик тока ИПТ-01 на 30 А
Исполнение на предельный ток 30 А — вентиляторы, небольшие насосы, шнековые транспортёры.
Тридцать ампер закрывают приводы мощностью примерно до 15 кВт при 380 В: вентиляторы аспирации, подпорные и дозирующие насосы, шнеки, небольшие нории. Это самое ходовое исполнение на вспомогательном оборудовании, где двигателей много, а ток каждого невелик. По току такого привода хорошо видно и факт работы, и степень загрузки механизма.
Измерительный преобразователь переменного тока ИПТ-01 предназначен для бесконтактного измерения действующего значения (RMS) силы переменного тока промышленной частоты 50 Гц и его преобразования в стандартный унифицированный выходной сигнал 4…20 мА с очень высокой линейностью и термостабильностью.
Датчик сконструирован на базе классического пояса Роговского без использования ферромагнитного сердечника, а не на эффекте Холла, как большинство подобных датчиков — отсюда линейность характеристики и стабильность показаний во всём рабочем диапазоне температур. Для удобства монтажа корпус оснащён креплением на DIN-рейку. Датчики разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления, в том числе в системах автоматического управления электрообогревом.
Другие обозначения: IPT-01-30-A, IPT 01 30 A, IPT0130A, IPT-1-30-A, IPT 1 30 A, IPT130A, ИПТ-01-30-А, ИПТ 01 30 А, ИПТ0130А, ИПТ-1-30-А, ИПТ 1 30 А, ИПТ130А
Основные характеристики
Соответствие
Документация
Другие исполнения ИПТ-01
Отличаются только предельным током: выход, точность, развязка, габариты и монтаж у всех исполнений одинаковые.
Не уверены, какое исполнение нужно?
Пришлите номинальный ток привода и сечение кабеля — проверим, попадает ли рабочая точка в диапазон этого исполнения и пройдёт ли проводник в окно датчика.
