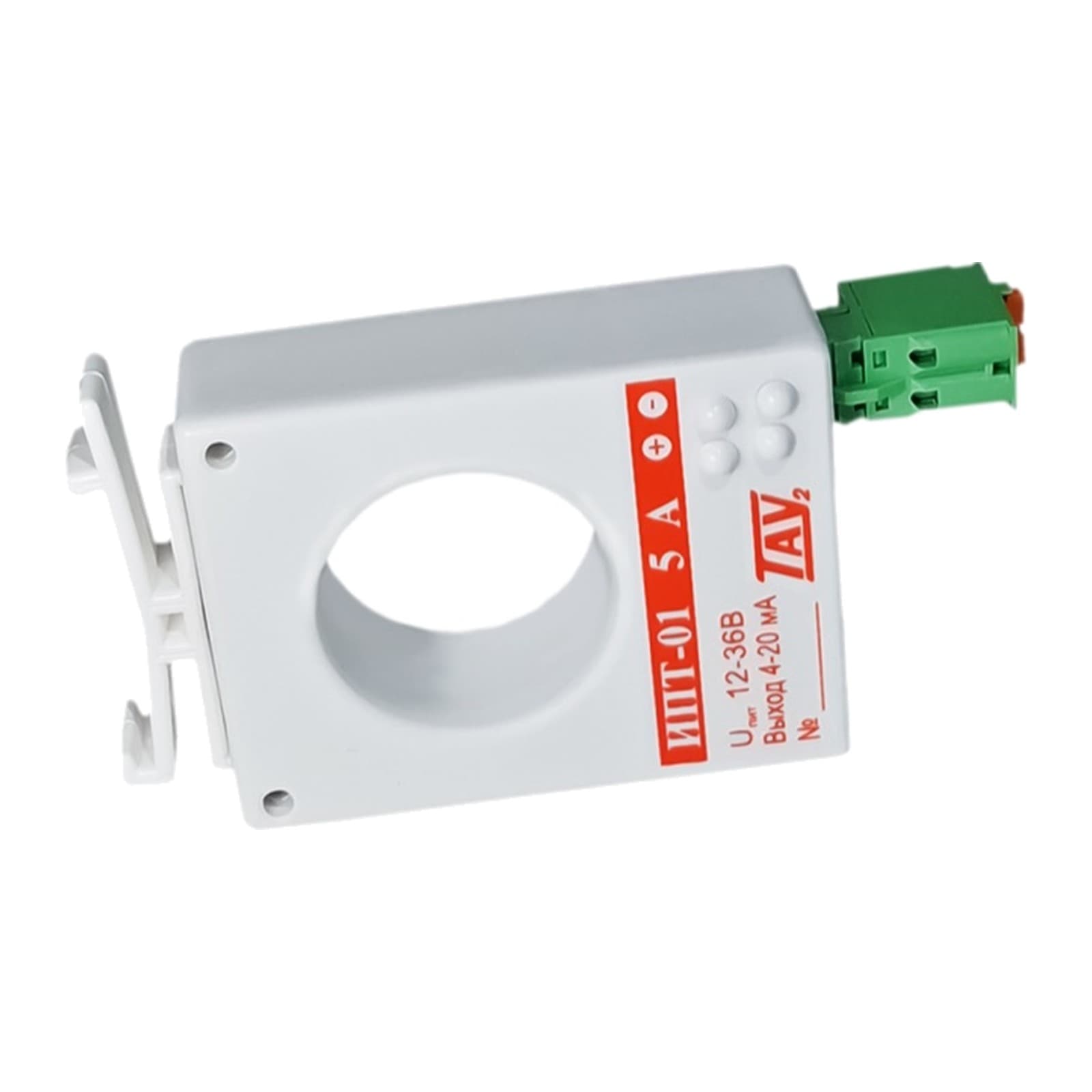

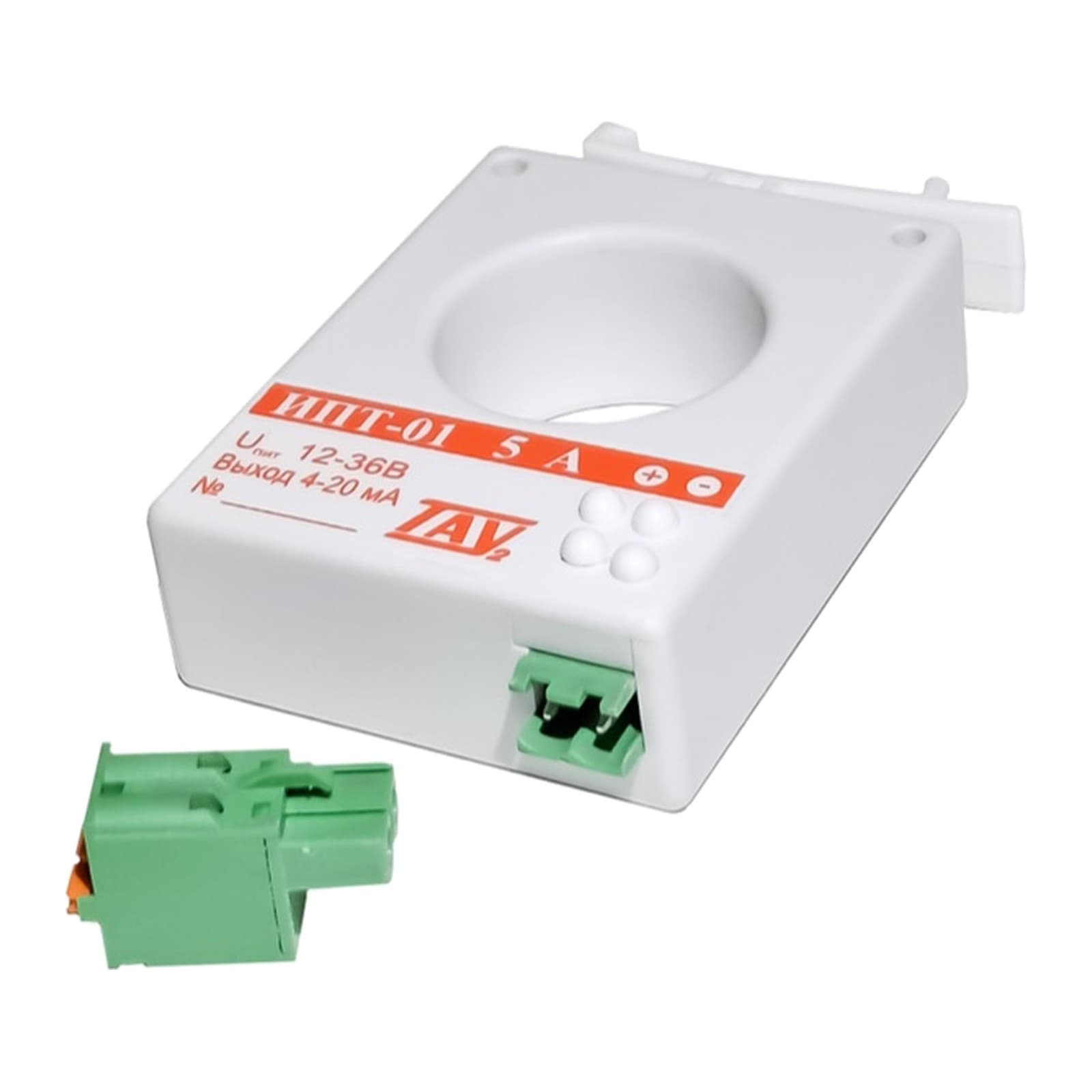

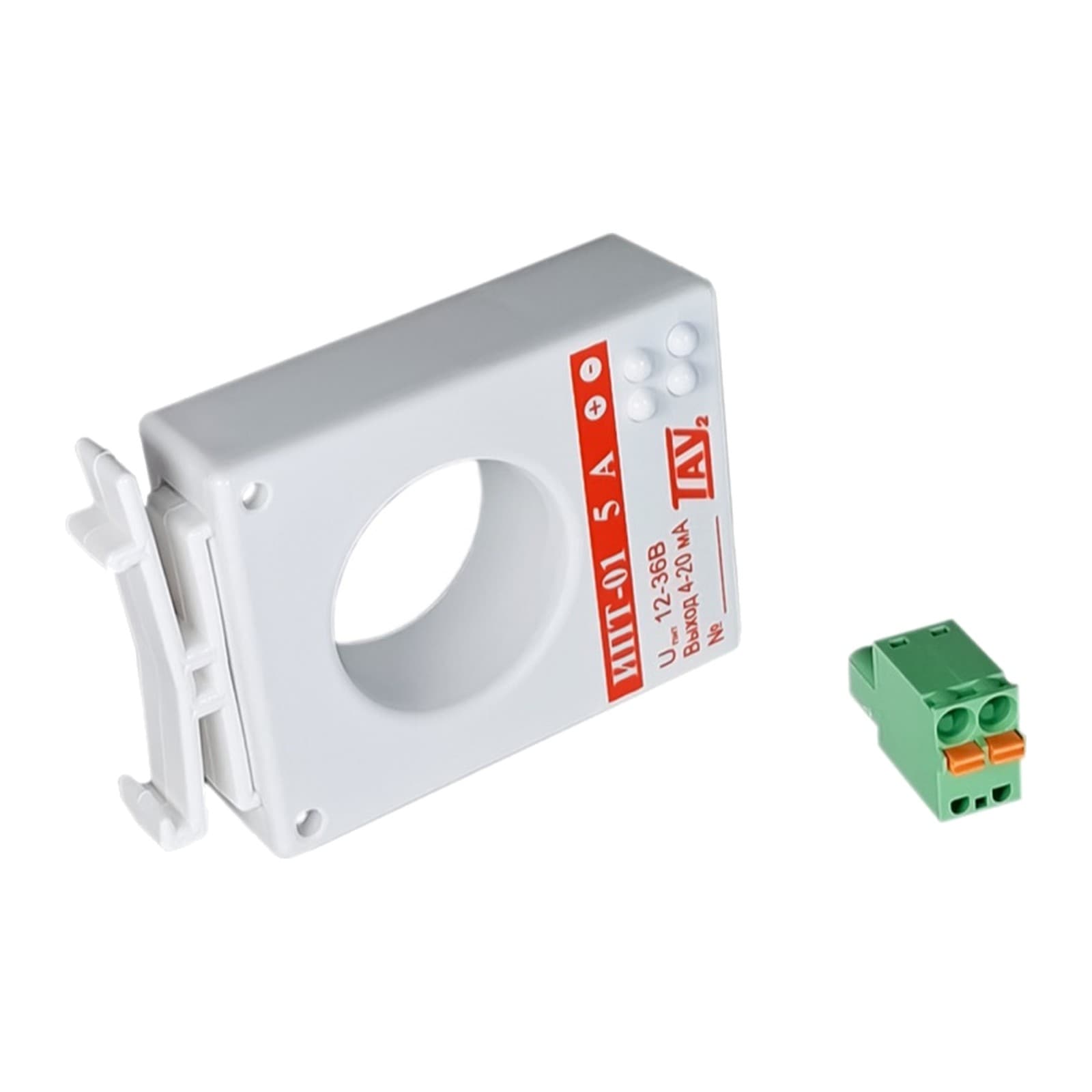

Датчик тока ИПТ-01 на 5 А

Пять ампер — это цепи управления, катушки пускателей, малые приводы задвижек и заслонок, нагревательные элементы небольшой мощности. Типовая задача на таком токе не измерение нагрузки, а контроль исправности: обрыв цепи нагревателя или неотработавший пускатель видно по пропаданию тока. Разрешающая способность на этом исполнении самая высокая во всей линейке, поэтому именно его берут, когда нужно различать близкие значения тока.

Измерительный преобразователь переменного тока ИПТ-01 предназначен для бесконтактного измерения действующего значения (RMS) силы переменного тока промышленной частоты 50 Гц и его преобразования в стандартный унифицированный выходной сигнал 4…20 мА с очень высокой линейностью и термостабильностью.

Датчик сконструирован на базе классического пояса Роговского без использования ферромагнитного сердечника, а не на эффекте Холла, как большинство подобных датчиков — отсюда линейность характеристики и стабильность показаний во всём рабочем диапазоне температур. Для удобства монтажа корпус оснащён креплением на DIN-рейку. Датчики разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления, в том числе в системах автоматического управления электрообогревом.

Другие обозначения: IPT-01-5-A, IPT 01 5 A, IPT015A, IPT-1-5-A, IPT 1 5 A, IPT15A, ИПТ-01-5-А, ИПТ 01 5 А, ИПТ015А, ИПТ-1-5-А, ИПТ 1 5 А, ИПТ15А
