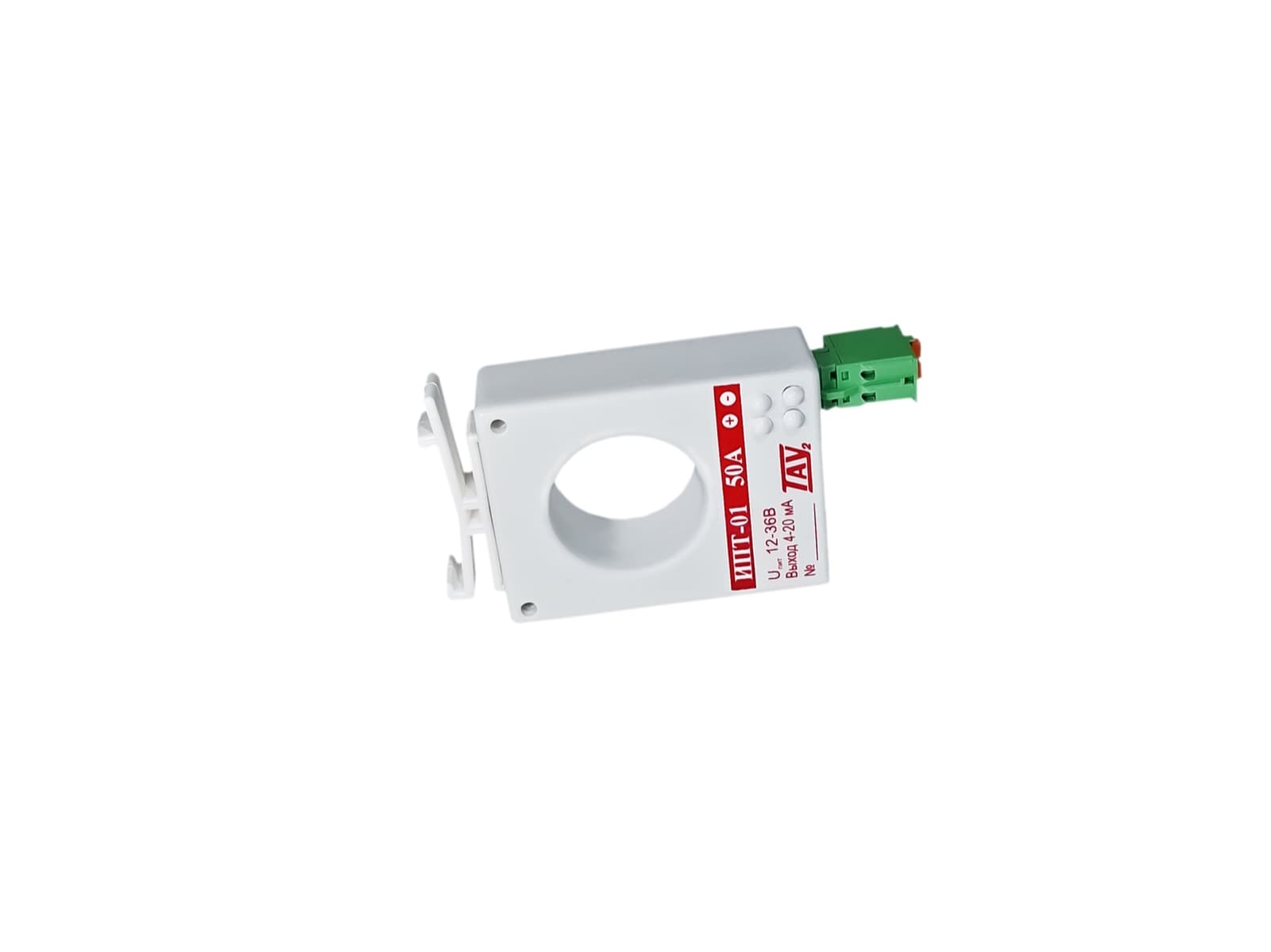

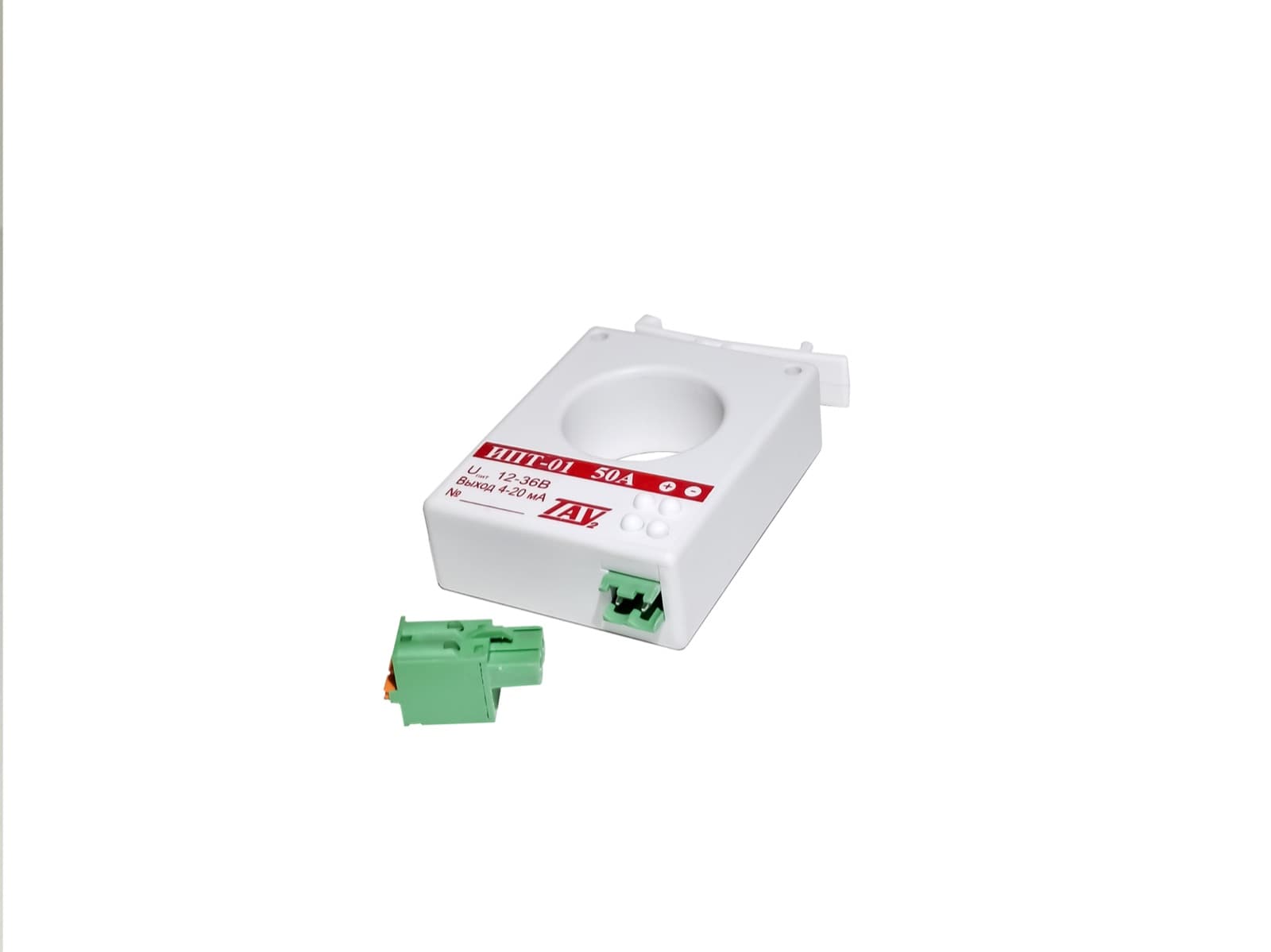

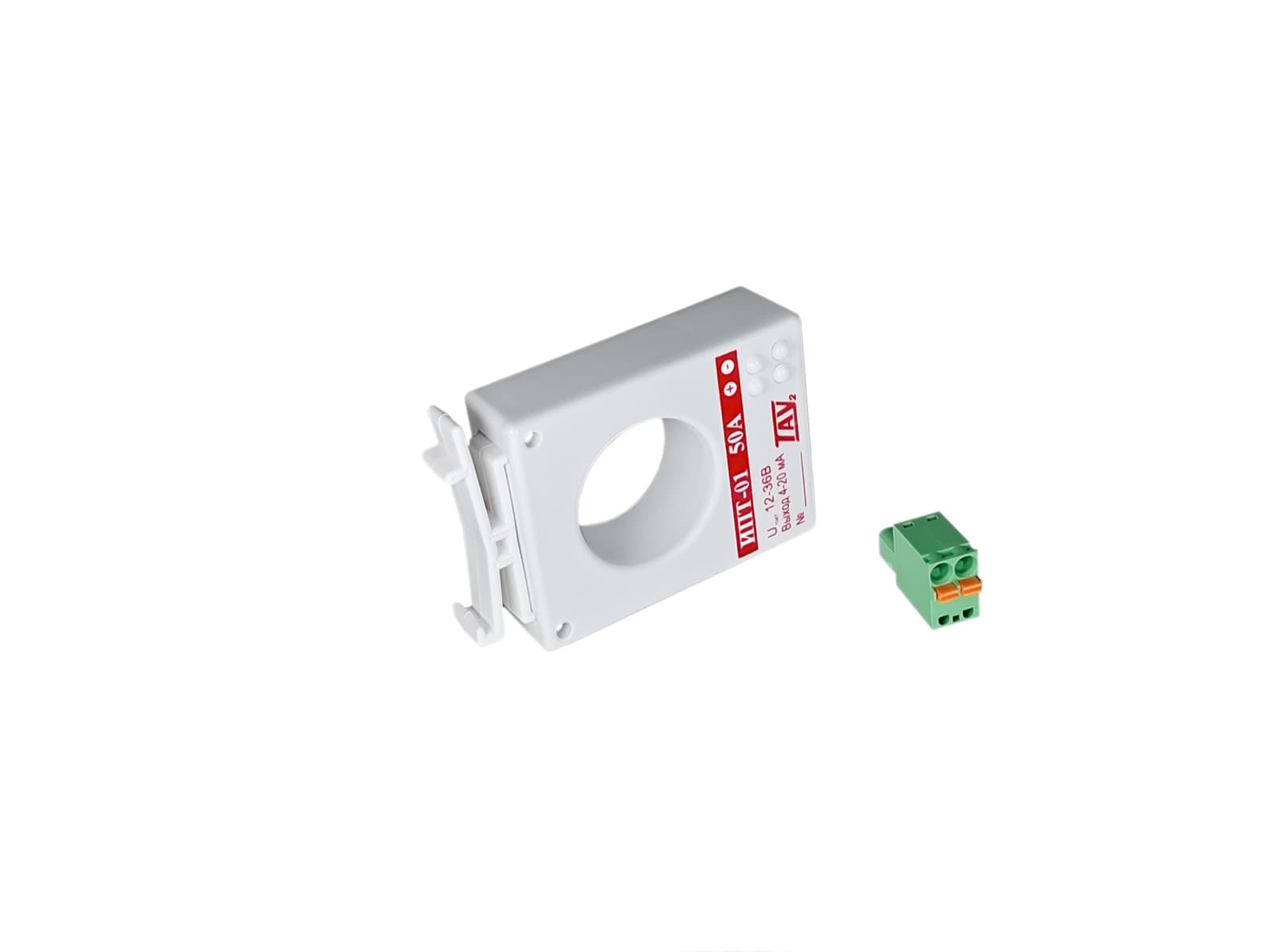

Датчик тока ИПТ-01 на 50 А
Исполнение на предельный ток 50 А — нории, ленточные и цепные транспортёры, установки аспирации.
Пятьдесят ампер — рабочий диапазон основного транспортного оборудования: норий, ленточных и скребковых конвейеров, цепных транспортёров. На этих механизмах ток привода служит косвенным измерителем загрузки: чем больше зерна на ленте, тем выше момент на валу и потребляемый ток. Именно на этом исполнении чаще всего строят контроль забивания нории — рост тока начинается задолго до срабатывания тепловой защиты, и АСУ ТП успевает снизить подачу.
Измерительный преобразователь переменного тока ИПТ-01 предназначен для бесконтактного измерения действующего значения (RMS) силы переменного тока промышленной частоты 50 Гц и его преобразования в стандартный унифицированный выходной сигнал 4…20 мА с очень высокой линейностью и термостабильностью.
Датчик сконструирован на базе классического пояса Роговского без использования ферромагнитного сердечника, а не на эффекте Холла, как большинство подобных датчиков — отсюда линейность характеристики и стабильность показаний во всём рабочем диапазоне температур. Для удобства монтажа корпус оснащён креплением на DIN-рейку. Датчики разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления, в том числе в системах автоматического управления электрообогревом.
Другие обозначения: IPT-01-50-A, IPT 01 50 A, IPT0150A, IPT-1-50-A, IPT 1 50 A, IPT150A, ИПТ-01-50-А, ИПТ 01 50 А, ИПТ0150А, ИПТ-1-50-А, ИПТ 1 50 А, ИПТ150А
Основные характеристики
Соответствие
Документация
Другие исполнения ИПТ-01
Отличаются только предельным током: выход, точность, развязка, габариты и монтаж у всех исполнений одинаковые.
Не уверены, какое исполнение нужно?
Пришлите номинальный ток привода и сечение кабеля — проверим, попадает ли рабочая точка в диапазон этого исполнения и пройдёт ли проводник в окно датчика.
