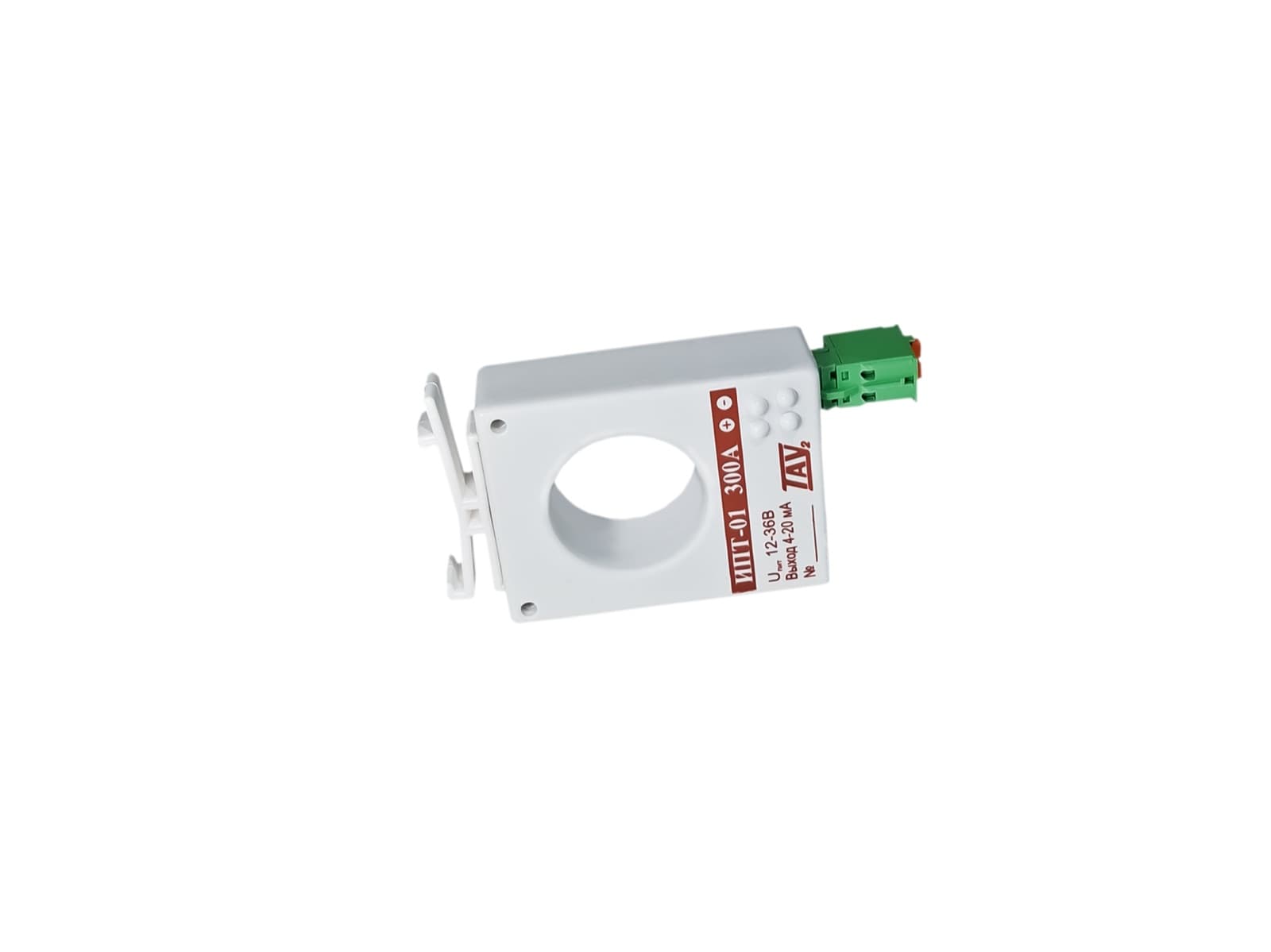

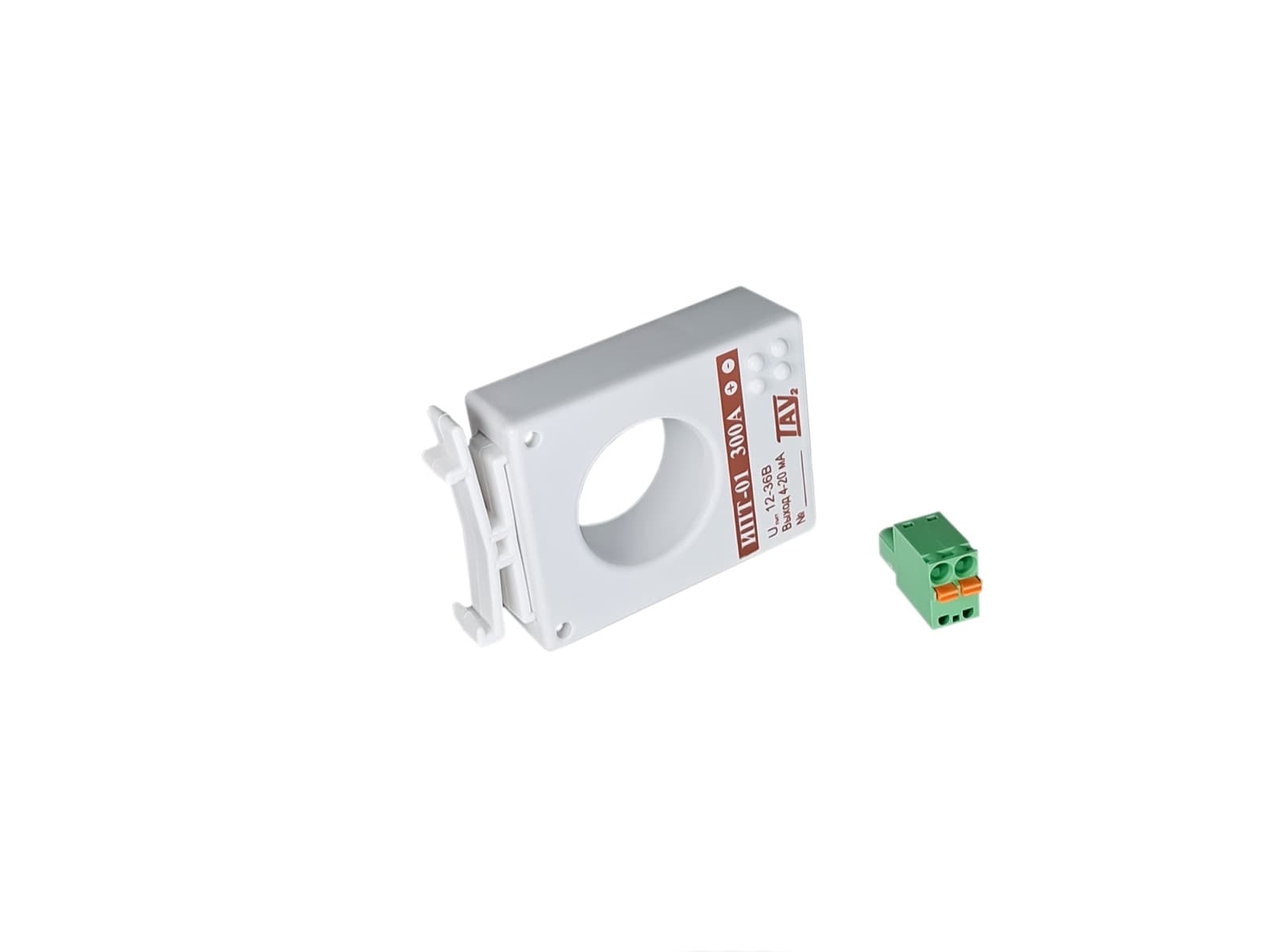

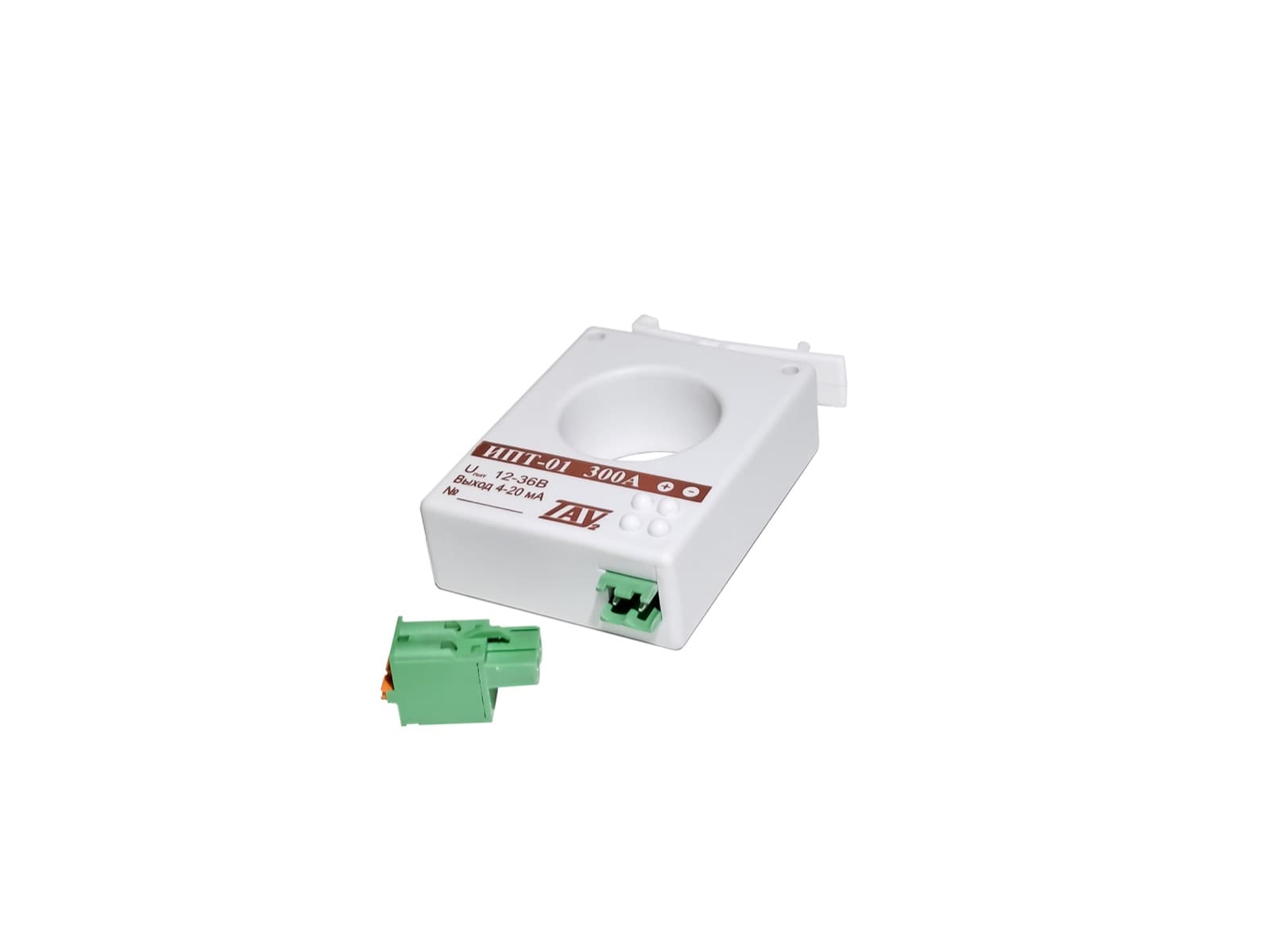

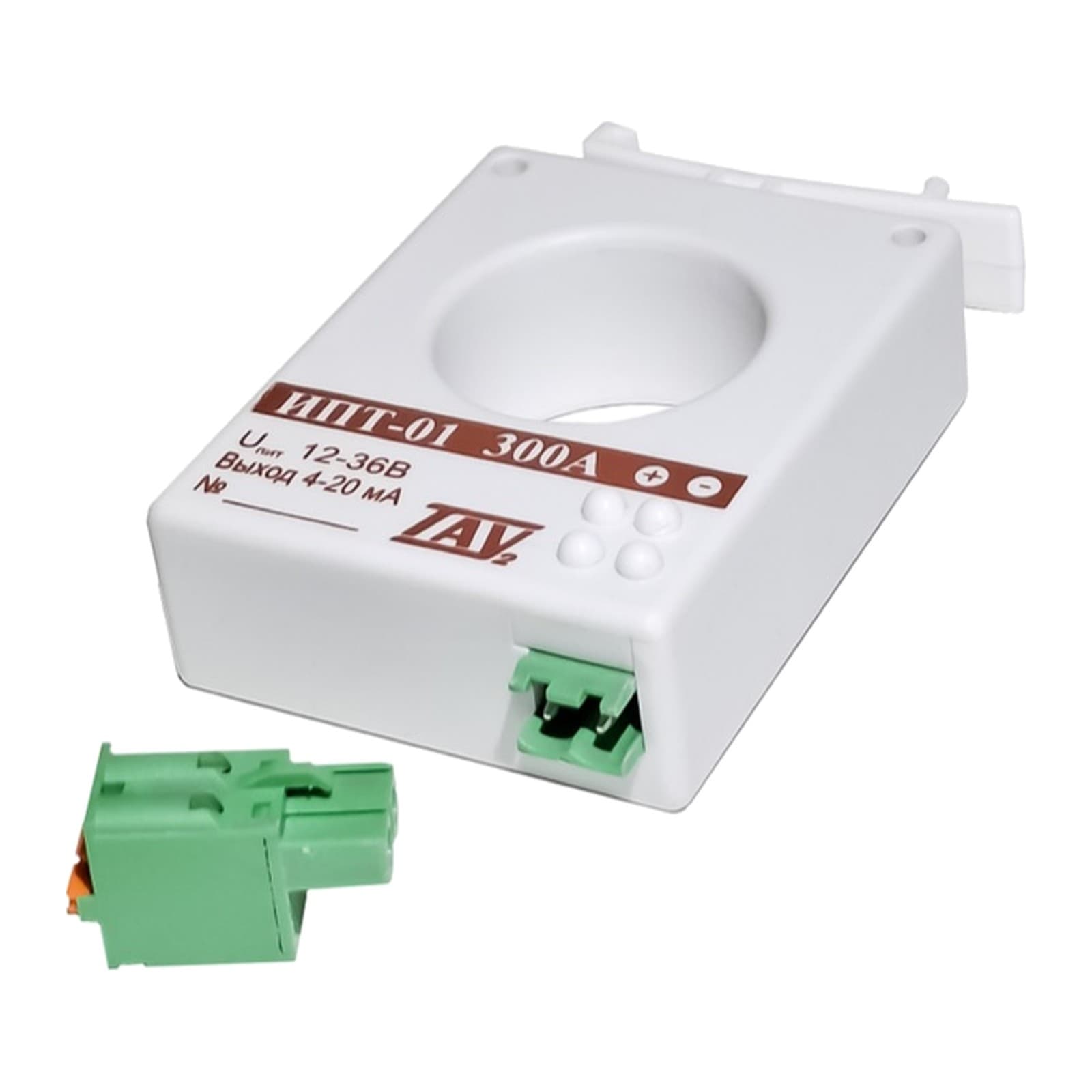

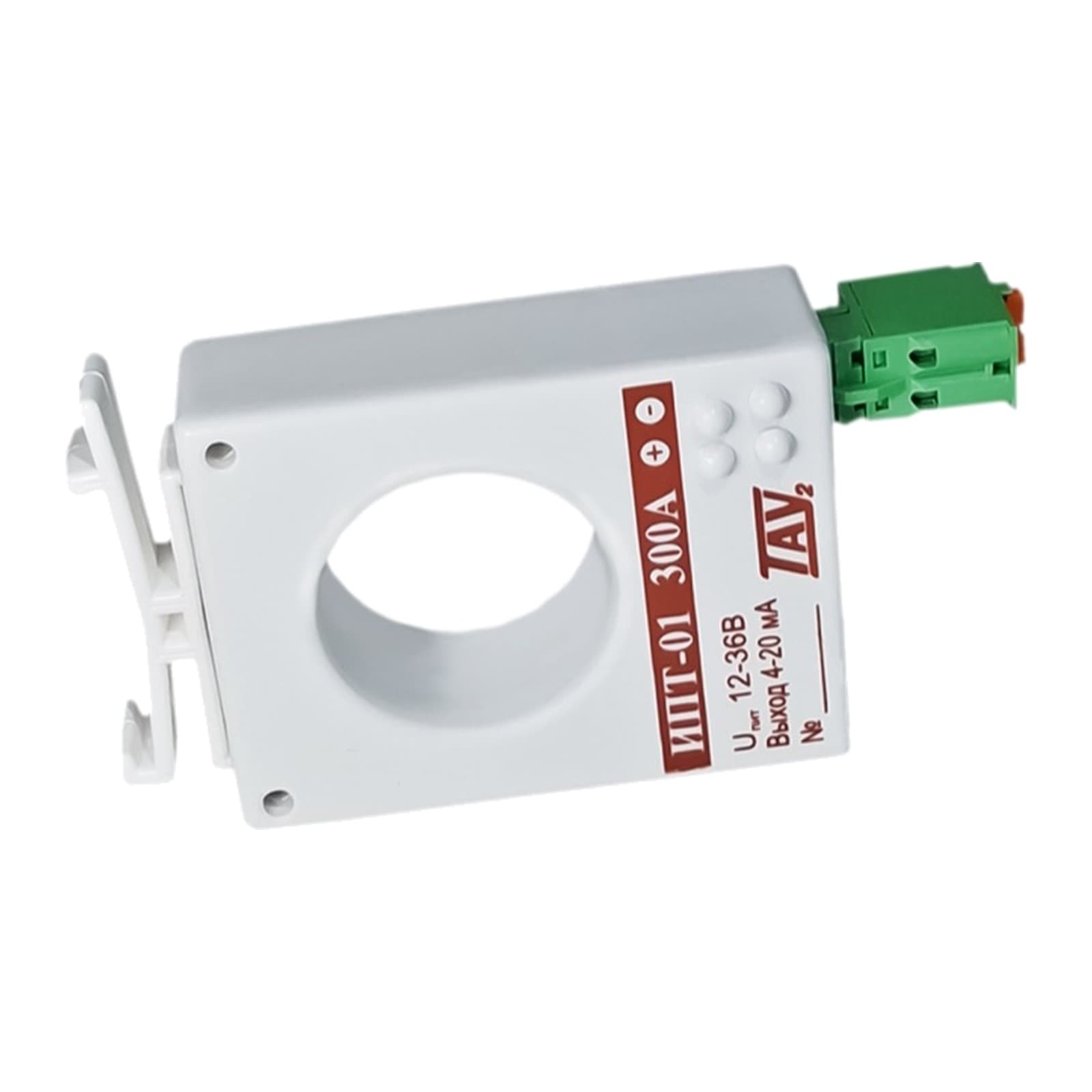

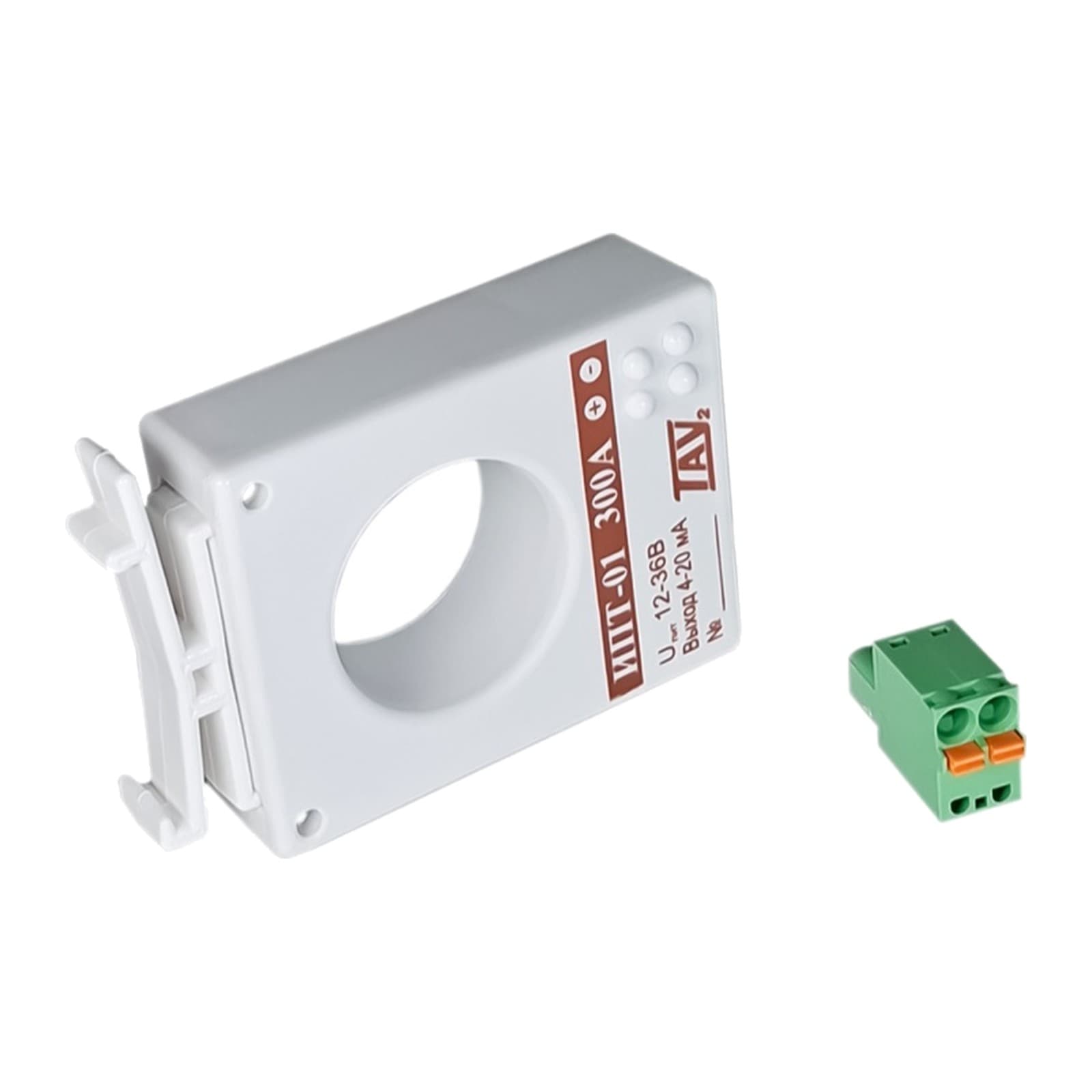

Датчик тока ИПТ-01 на 300 А
Исполнение на предельный ток 300 А — вводные линии и главные распределительные щиты.
Триста ампер — верхнее исполнение линейки, его ставят на вводах и в главных распределительных щитах. Основные задачи здесь учётные и защитные: контроль суммарного потребления объекта, отслеживание перекоса нагрузки по фазам, фиксация приближения к разрешённой мощности. Диаметр окна 25 мм на таких токах становится определяющим ограничением — сечение кабеля нужно проверять до заказа.
Измерительный преобразователь переменного тока ИПТ-01 предназначен для бесконтактного измерения действующего значения (RMS) силы переменного тока промышленной частоты 50 Гц и его преобразования в стандартный унифицированный выходной сигнал 4…20 мА с очень высокой линейностью и термостабильностью.
Датчик сконструирован на базе классического пояса Роговского без использования ферромагнитного сердечника, а не на эффекте Холла, как большинство подобных датчиков — отсюда линейность характеристики и стабильность показаний во всём рабочем диапазоне температур. Для удобства монтажа корпус оснащён креплением на DIN-рейку. Датчики разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления, в том числе в системах автоматического управления электрообогревом.
Другие обозначения: IPT-01-300-A, IPT 01 300 A, IPT01300A, IPT-1-300-A, IPT 1 300 A, IPT1300A, ИПТ-01-300-А, ИПТ 01 300 А, ИПТ01300А, ИПТ-1-300-А, ИПТ 1 300 А, ИПТ1300А
Основные характеристики
Соответствие
Документация
Другие исполнения ИПТ-01
Отличаются только предельным током: выход, точность, развязка, габариты и монтаж у всех исполнений одинаковые.
Не уверены, какое исполнение нужно?
Пришлите номинальный ток привода и сечение кабеля — проверим, попадает ли рабочая точка в диапазон этого исполнения и пройдёт ли проводник в окно датчика.
