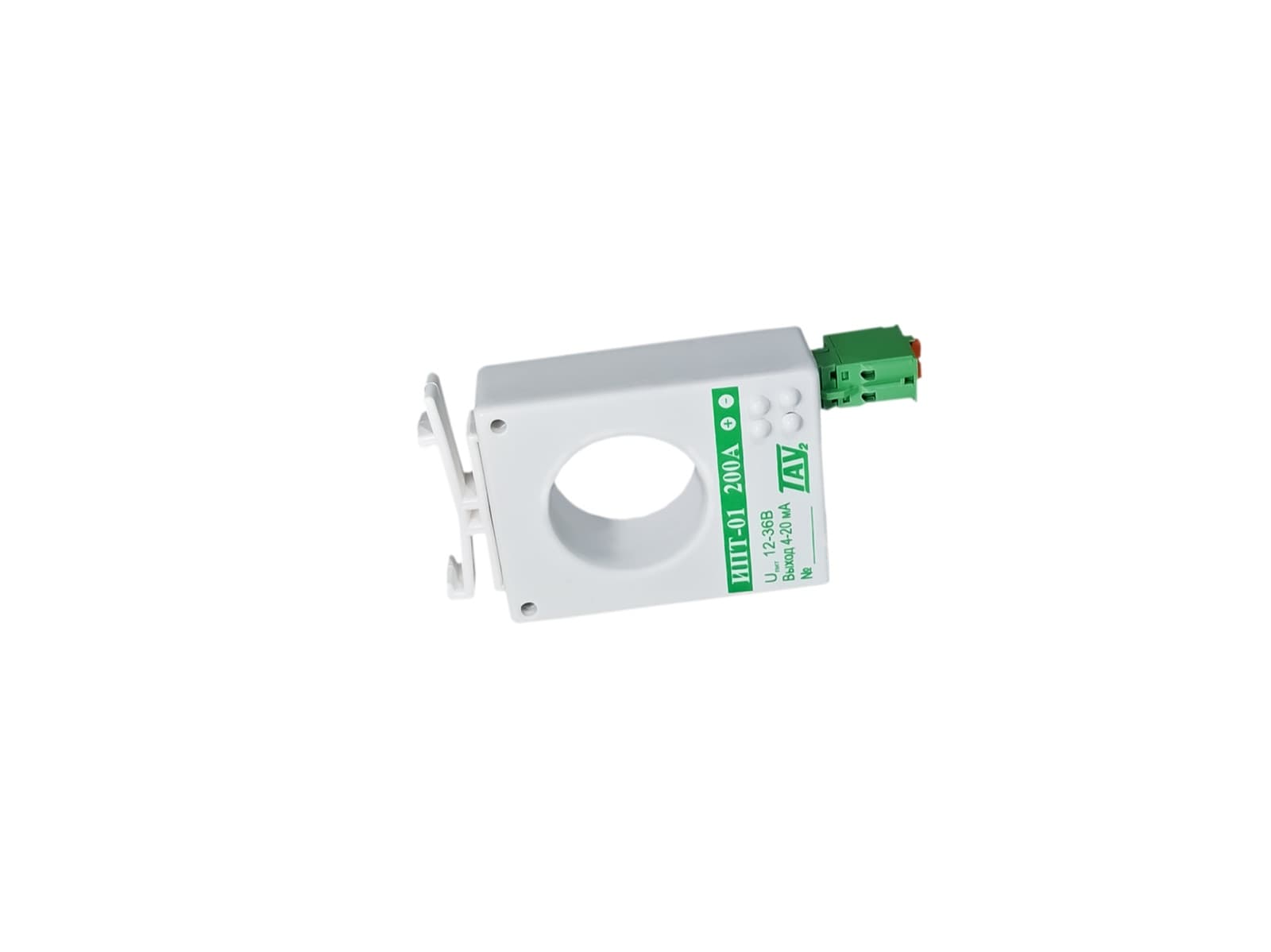

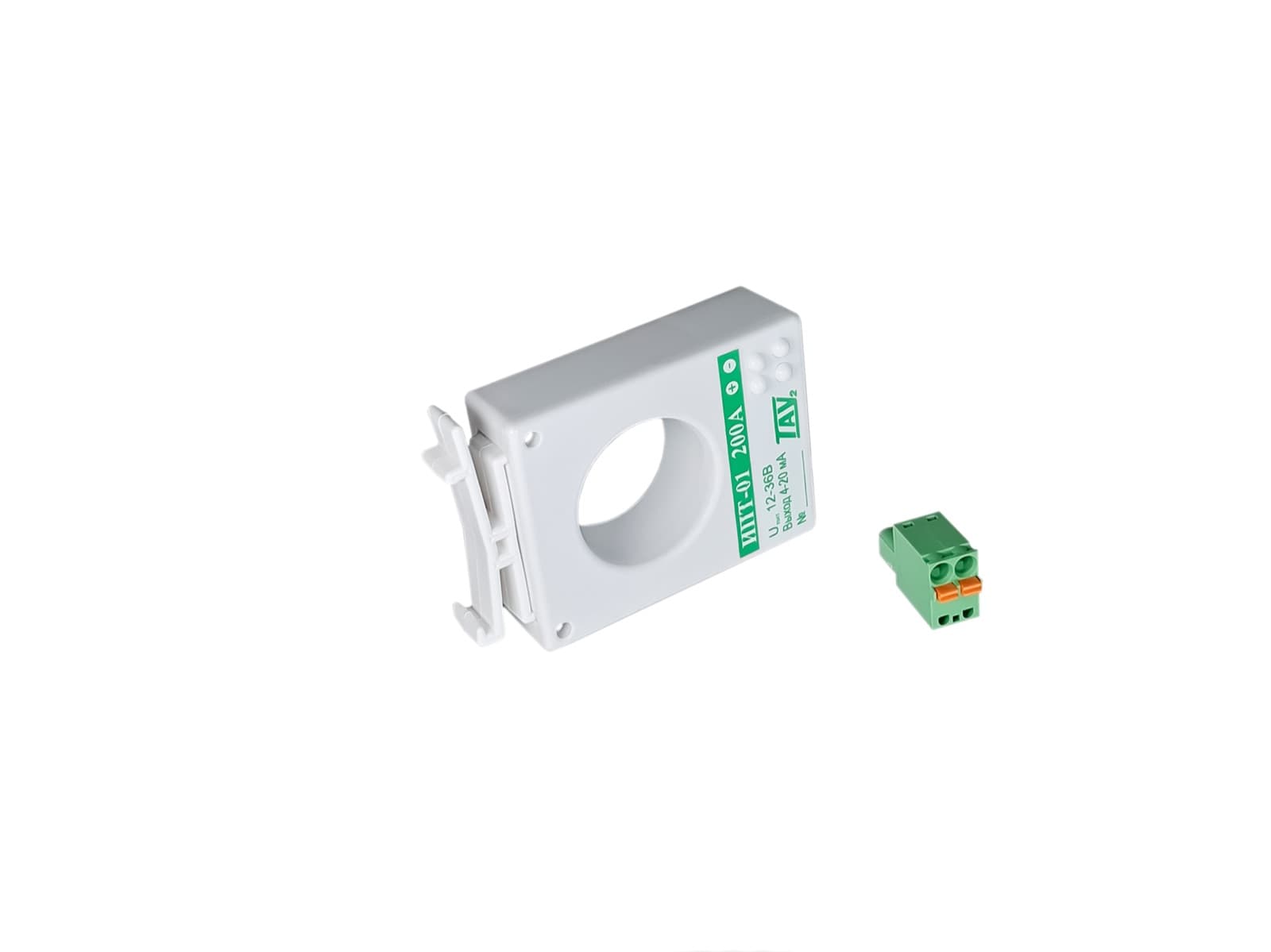

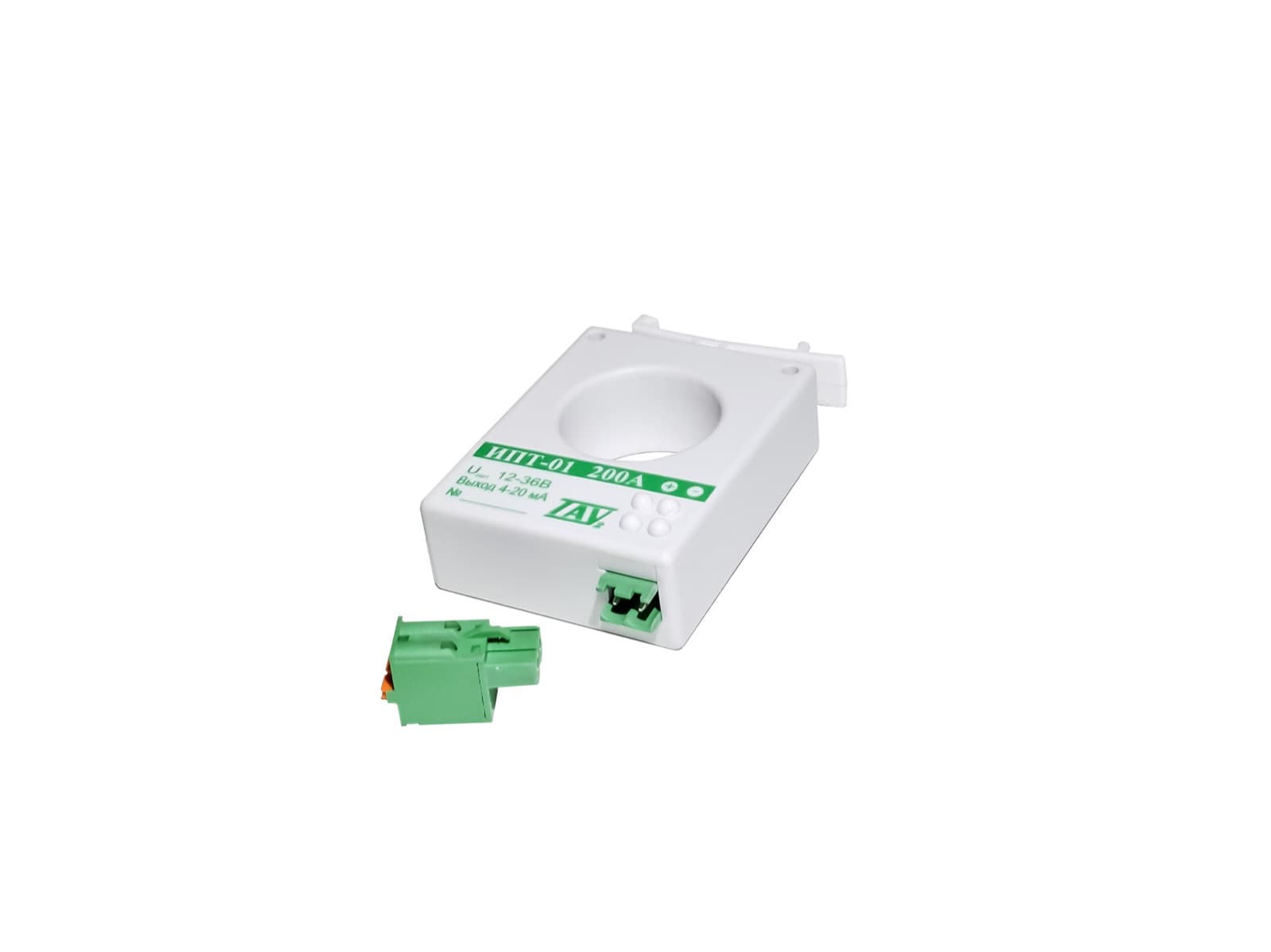

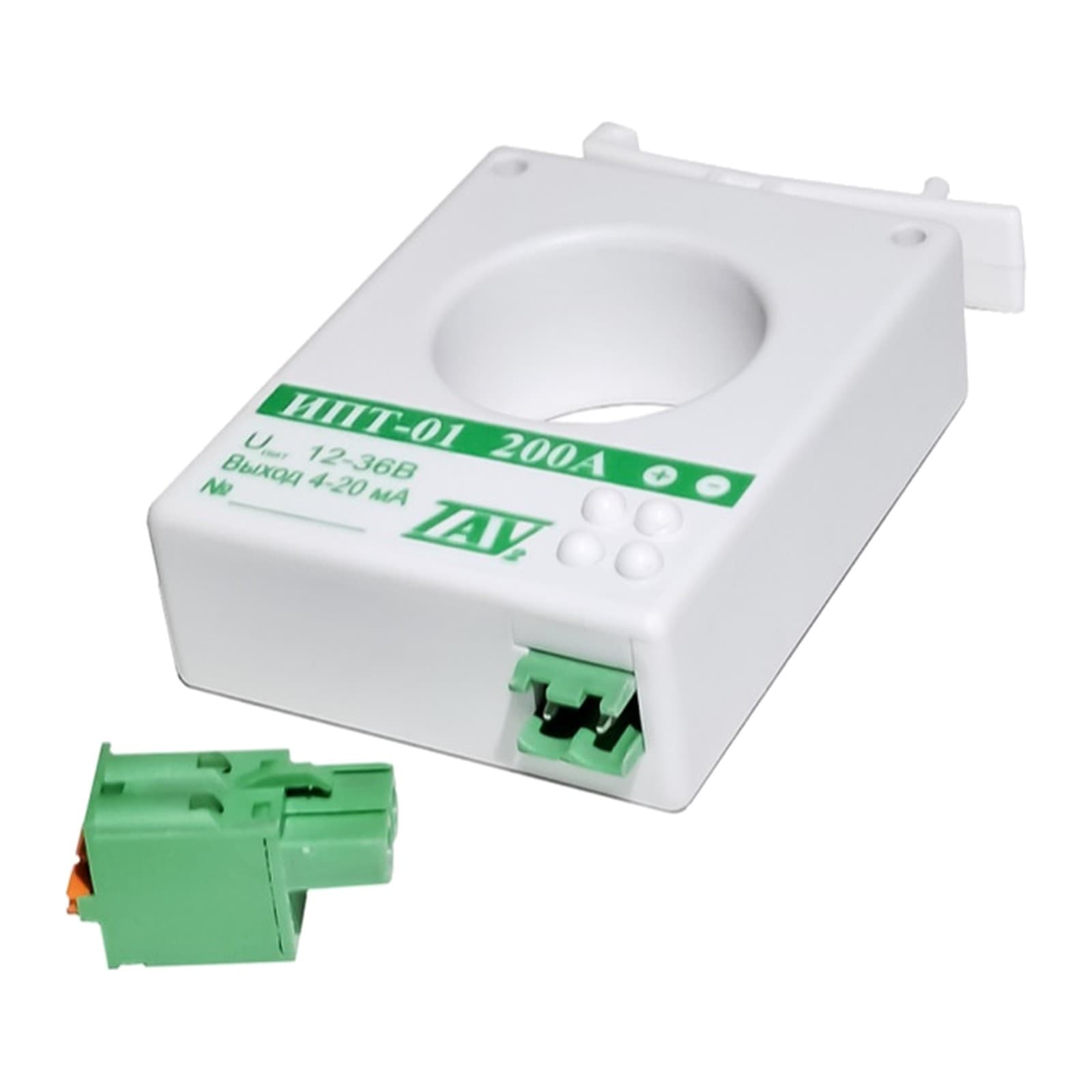

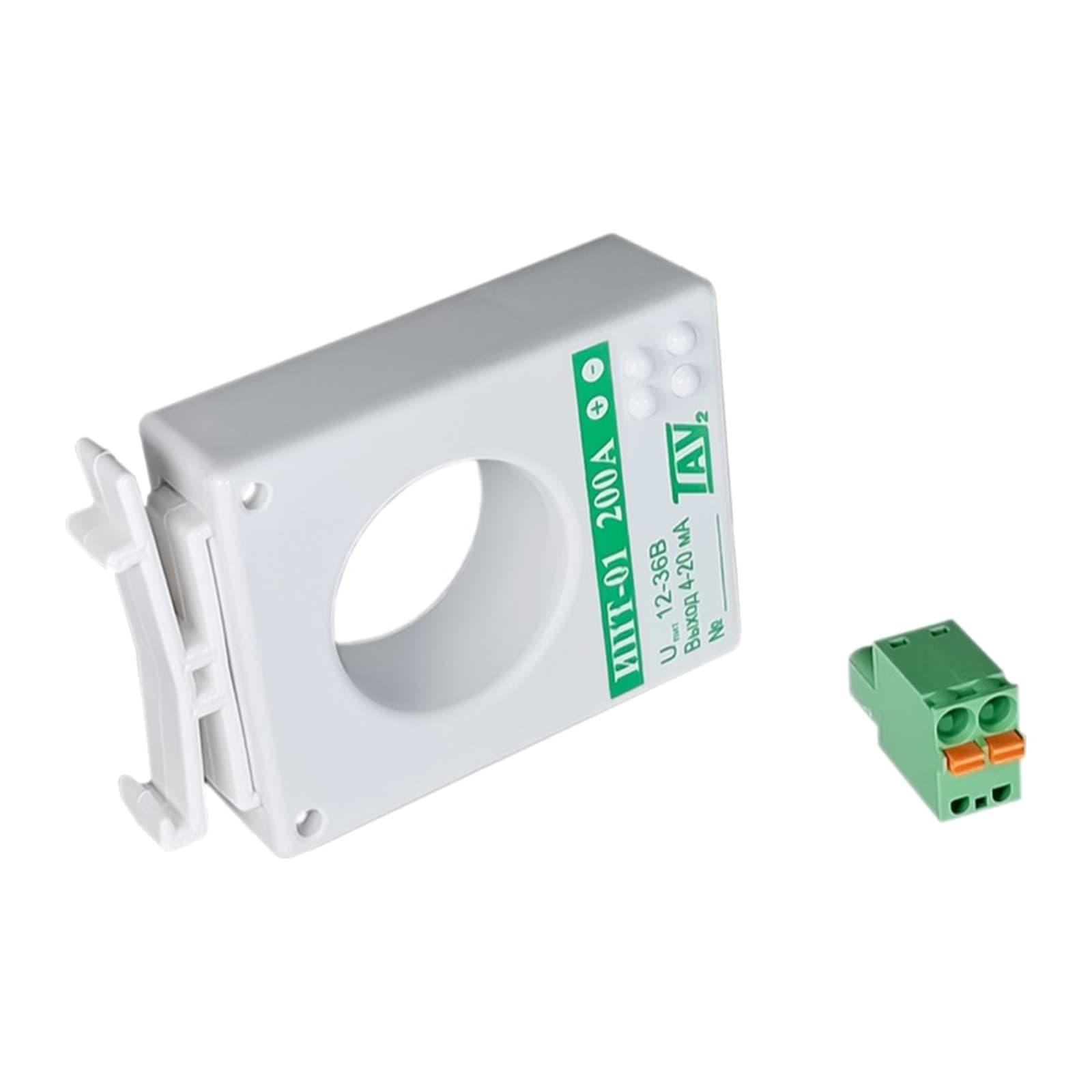

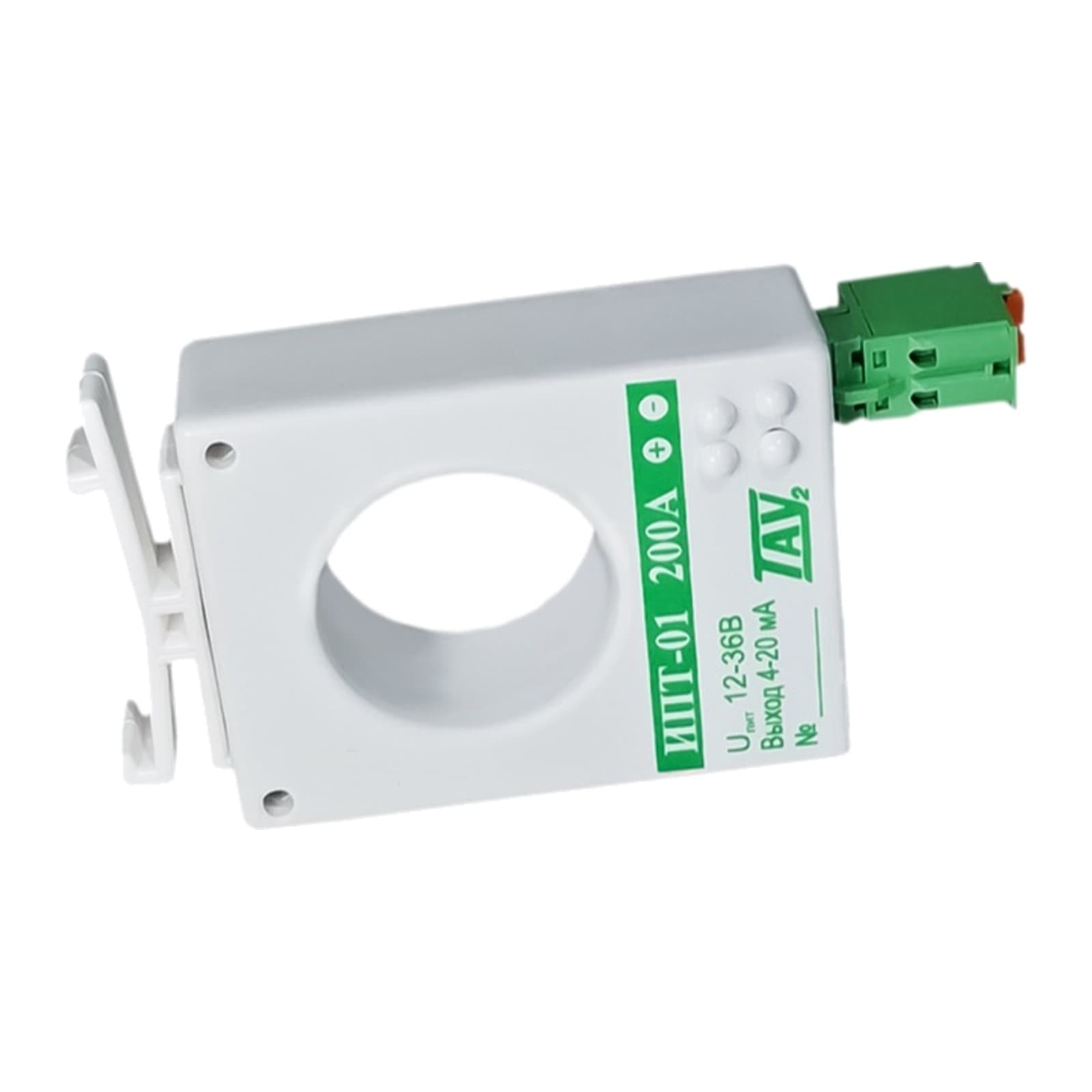

Датчик тока ИПТ-01 на 200 А
Исполнение на предельный ток 200 А — мощные приводы и групповые линии распределительных щитов.
Двести ампер — это либо один крупный привод, либо групповая линия, питающая несколько механизмов. На групповых линиях датчик ставят для учёта энергопотребления по участкам и для контроля суммарной нагрузки фидера: превышение уставки означает, что запущено больше оборудования, чем рассчитано на эту линию.
Измерительный преобразователь переменного тока ИПТ-01 предназначен для бесконтактного измерения действующего значения (RMS) силы переменного тока промышленной частоты 50 Гц и его преобразования в стандартный унифицированный выходной сигнал 4…20 мА с очень высокой линейностью и термостабильностью.
Датчик сконструирован на базе классического пояса Роговского без использования ферромагнитного сердечника, а не на эффекте Холла, как большинство подобных датчиков — отсюда линейность характеристики и стабильность показаний во всём рабочем диапазоне температур. Для удобства монтажа корпус оснащён креплением на DIN-рейку и разъёмным клеммником с пружинными зажимами. Датчики разработаны для применения в составе устройств автоматики, измерения, контроля, защиты и управления, в том числе в системах автоматического управления электрообогревом.
Другие обозначения: IPT-01-200-A, IPT 01 200 A, IPT01200A, IPT-1-200-A, IPT 1 200 A, IPT1200A, ИПТ-01-200-А, ИПТ 01 200 А, ИПТ01200А, ИПТ-1-200-А, ИПТ 1 200 А, ИПТ1200А
Основные характеристики
Соответствие
Другие исполнения ИПТ-01
Отличаются только предельным током: выход, точность, развязка, габариты и монтаж у всех исполнений одинаковые.
Не уверены, какое исполнение нужно?
Пришлите номинальный ток привода и сечение кабеля — проверим, попадает ли рабочая точка в диапазон этого исполнения и пройдёт ли проводник в окно датчика.
